海上計測用LVDT変位センサー

Mar 29 ソース: Soway News インテリジェントブラウズ: 19


潜水艦は最も過酷な環境の一つであり、センサーが良好な性能を発揮するのは困難です。特に、水中で20年間使用する必要がある場合はなおさらです。潜水艦環境では、海水深が15,000フィートに達すると、センサーに約7,500psiの外圧が発生します。このような高圧環境では、多くのセンサーは一定期間動作した後、使用できなくなり、センサーの交換には多額の費用がかかります。通常、メンテナンスサービスにも大きな費用がかかります。そのため、センサーの寿命を延ばすことは、多くのアプリケーションで指定された要件です。一方、海水はセンサーの金属を腐食させます。海水の深さが異なると、酸素濃度、温度、pH値、塩素含有量、生物活性、導電率、速度が異なり、それが腐食を加速させます。孔食やひび割れだけでなく、粒界腐食も、すべて故障の原因となります。


通常、LVDT は海底条件下で正確かつ信頼性の高いパフォーマンスを提供できる唯一のセンサーです。

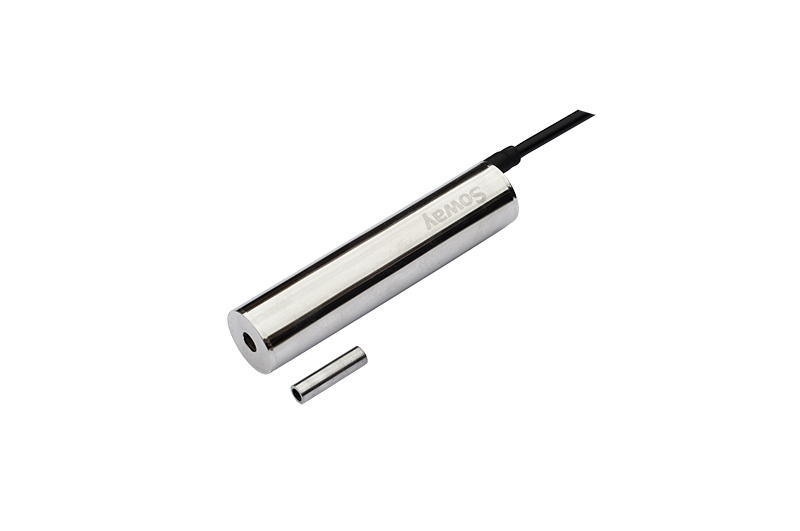

濁った水や汚染された水では通常、多くの細菌が繁殖し、センサーの性能にも影響を与える可能性があります。海水は導電率が高いため、マクロセルの腐食が促進され、温度も上昇します。微生物による腐食も非常に深刻な問題です。設置条件やセンサー材料が影響を及ぼします。特に低品位のオーステナイト系ステンレス鋼を使用している場合は顕著です。最も顕著な兆候は、特に溶接接合部における材料性能の劣化です。適時に検査および処理しないと、亀裂が生じる可能性があります。海水の圧力と影響により、信頼性の高い性能のセンサーを作ることは大きな課題となります。特殊な合金構造と気密シールを備えたLVDT(線形可変差動変圧器)は、海底条件下で正確で信頼性の高い性能を提供できる唯一のセンサーです。


LVDT 位置移センサー | ダウンロード重センサー | 油消費仪 | 霍尔开关 | 磁致伸缩液位センサー

LVDTとは

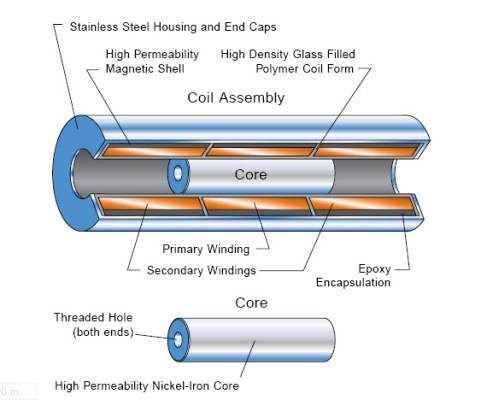

線形可変差動変圧器 (LVDT) は、非接触で絶対読み取りが可能で、基本的に無限の分解能を持つ位置トランスデューサです。3 つ以上のコイルで構成され、その内部で透磁性コアが移動することで、一次コイルと二次コイル (通常は 2 つ) の間に可変結合が提供されます。検出技術は非接触ですが、ストローク全体にわたってコアがコイル内に位置し続けるように機械的な配置が追加されることがよくあります。その一例が、LVDT ゲージ ヘッドと呼ばれる構成です。実用的な線形センサーは、0.2% 未満の非線形性と 1mm 未満から 100mm を超えるフルスケール範囲 (FSR) で設計できます。分解能はほぼ無限です。曲面センサーや回転センサーも可能です。一般的な用途には、金属成形機や工程内寸法検証などの産業機械、自動車製品、商用製品などがあります。


LVDTには、駆動および調整用の電子回路が必要です。一般的なLVDTは、コアを備えたセンシング素子として販売され、電子回路は別個のデバイスとして提供されます。必要なすべての電子部品をハウジング内に内蔵したLVDTは、DC電源で動作し、DC出力を持つため、DC LVDTと呼ばれることがよくあります。ただし、内部動作には通常のAC駆動、復調、および信号調整回路が含まれます。
