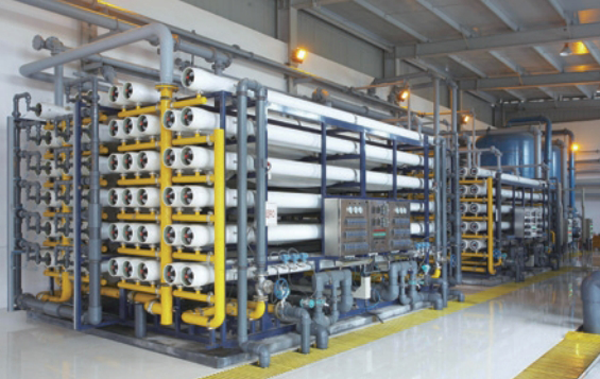

Pure water, ultrapure water
フローセンサー
SWUシリーズは、高精度な産業グレードの時間差式超音波流量計です。70万ゲートアレイを搭載した最新の産業グレードFPGAチップを採用し、信号サンプリング周波数と気泡耐性を大幅に向上させました。独自開発のTGA技術により、より複雑なロジックと演算処理が可能になり、より正確で高速な計測を実現します。また、断続的な気泡や不純物の混入に対して5秒間の耐性を備えています。
同時に、超音波流量計は設置が簡単で使いやすいという特徴があり、パイプを破ったり、水や作業を停止したりすることなく設置できます。
設置が簡単で便利、柔軟性が高く、一対のセンサーをあらゆるパイプ径に使用できます。
高精度（± 0.5％）、高応答速度（サンプリング速度は 300 回/秒に達することができます）、および低流量測定（最大流量は 0.03 メートル/秒に達することができます）。
単一の媒体で測定が可能で、水処理、純水、超純水、石油・化学工業、省エネ空調などの分野で幅広く応用できます。
標準プラグインセンサーの最大温度制限は 130 ℃ ですが、高温センサーの最大温度制限は 180 ℃ です。
RTD モデルおよび温度センサーと組み合わせて使用することで、暖房パイプラインおよび空調冷凍パイプラインの熱および冷却消費量を測定するためのエネルギー メーターとして使用できます。
-
アプリケーション
-
基本パラメータ
-
寸法
-
モデル
-
見積もり依頼
-
関連製品
アプリケーション
-
-

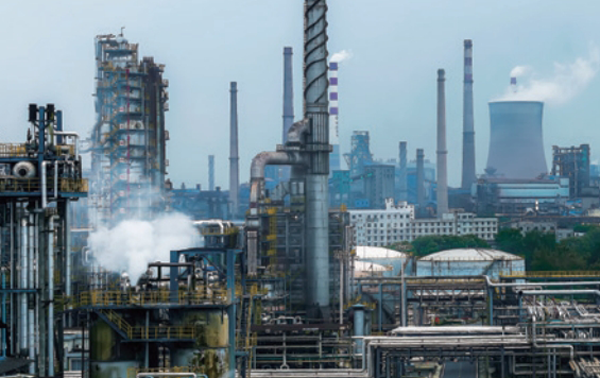

Petrochemical industry -

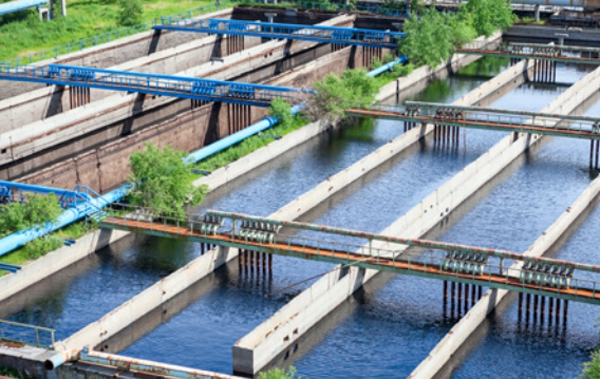

Water treatment -

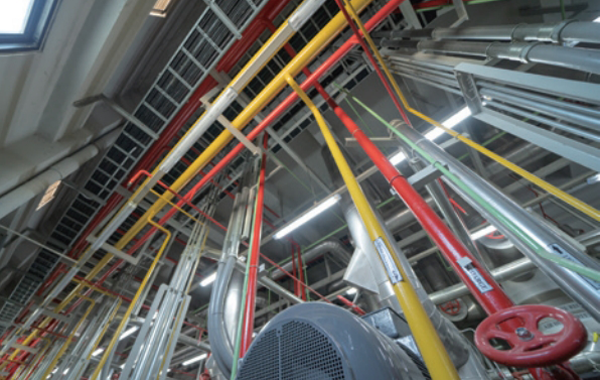

Intelligent building
基本パラメータ

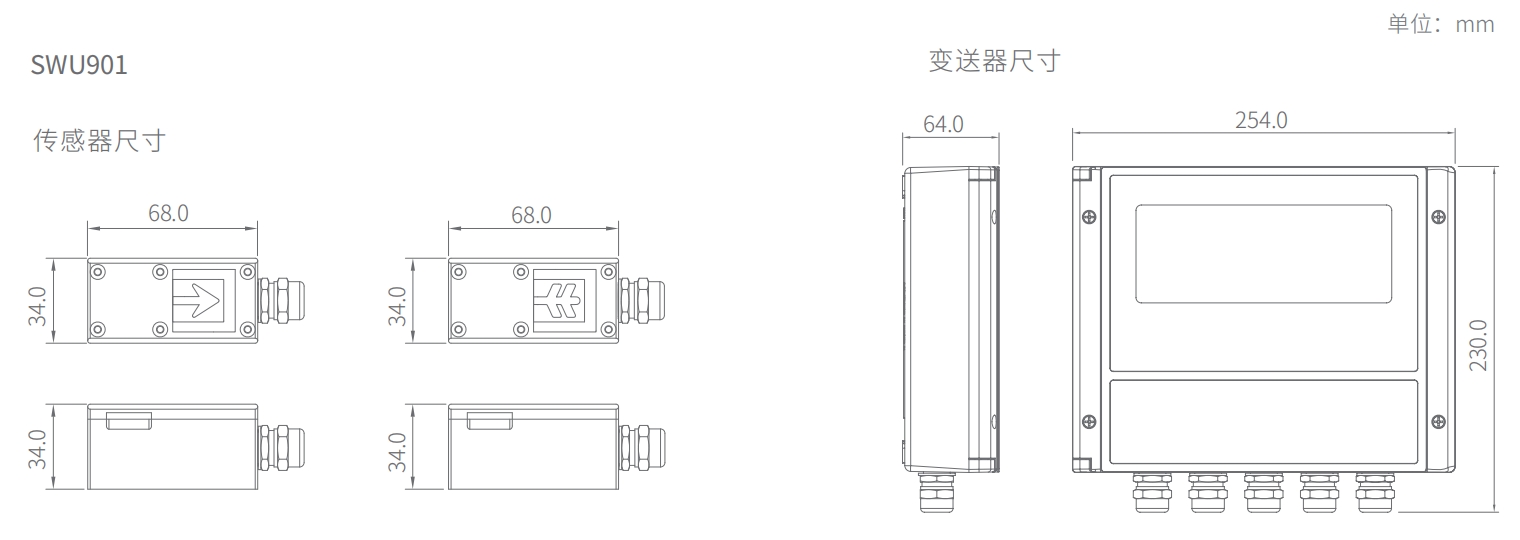

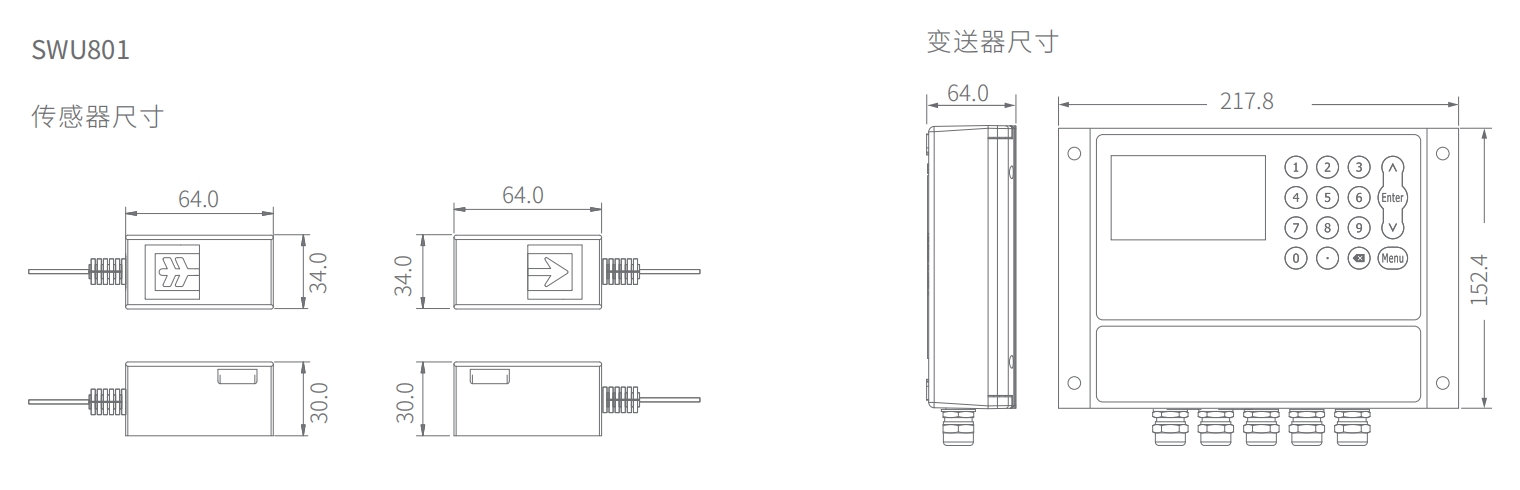

| モデル | SWU901 | SWU801 |
| 測定媒体 | 単一媒体音響液体 | |
| 測定範囲 | ±0.01m/s～±12m/s | ±0.03m/s～±5m/s |
| 正確さ | 0.5% | 1％ |
| 再現性 | 0.1% | 0.2% |
| パイプの直径を測定する | 15mm～5000mm（25mm以下の製品はカスタマイズ可能ですので、お問い合わせください） | 15mm～1200mm（25mm以下の製品はカスタマイズ可能ですので、お問い合わせください） |
| 出力 | アナログ出力：4〜20mA、最大負荷750Ω パルス出力：0〜9999Hz、OCT、（最小および最大周波数は調整可能） リレー出力：SPST、最大1Hz（0.4A@125VAC 2A@30VDC） | アナログ出力：4～20mA、最大負荷750Ω パルス出力：0～10KHz |
| コミュニケーション | RS232 & RS485 モドバス | |
| ストレージ | TF カード (32 GB まで拡張可能、注: 60 秒ごとにデータを送信すると 12 年間持続します) | |
| 電源 | 90～245VAC、48～63Hz、10～36VDC | 10～36VDC/1A |
| 画面 | 240*128液晶 | 240*128液晶 |
| 動作温度 | トランスミッター：-20℃～60℃ センサー：-40℃～80℃（標準タイプ）、 -40℃～180℃（高温タイプ） | トランスミッター：-20℃～60℃ センサー：-40℃～75℃、標準タイプ |
| 測定環境 | 相対湿度0～99%、結露なし | 相対湿度0～99%、結露なし |
| 保護等級 | トランスミッターIP65、センサーIP68 | トランスミッター PC/ABS IP65、センサー IP68 |
| ケーブル | ツイストシールドケーブルは標準長さ 9 メートルですが、最長 274 メートルまで延長できます。 | ツイストシールドケーブルは標準長さ 9 メートルですが、最長 274 メートルまで延長できます。 |

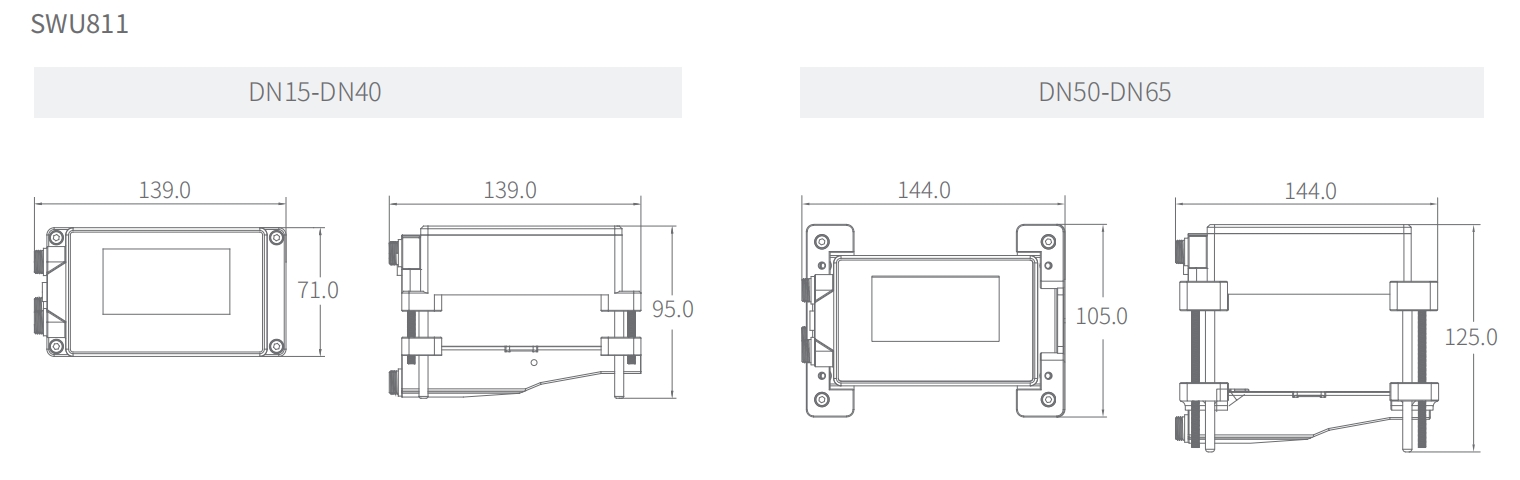

| モデル | SWU811 |
| パイプ径範囲 | DN15～DN65 |
| サポートされているパイプライン材料 | 金属/PVC、PP、またはPVDF硬質プラスチックパイプ |
| サポートされている液体培地 | 水/その他（固体粒子および不純物を含まない単一） |
| 対応中温 | 0～115℃（表面凍結なし） |
| デフォルトの低流量カットオフ値 | 0.1m/秒 |
| 表示モード | 256 * 128 バックライト付きLCD |
| 応答時間 | 0.5～60秒 |
| 精度クラス | ± 2%、校正後は± 1% に達する可能性があります |
| データ保存サイクル | 300ミリ秒 |
| メモリバックアップ | EEPROM（データ保存期間：10年以上、データ読み書き回数：100万回以上） |
| 電源およびI/Oコネクタ | M12航空プラグ |
| 出力 | 4～20mA |
| コミュニケーション | モドバスRS485 |
| （オプション出力） | OCT（パルス出力）/リレーアラーム1個（詳細は工場にお問い合わせください） |
| 電源 | 10～24VDC |
| 電力 | 3W未満 |
| 保護回路 | 電源逆接続保護、電源サージ保護、各出力の短絡保護、各出力のサージ保護 |
| シェル保護レベル | IP65 |
| 周囲温度 | -10～60℃（凍結なし） |
| 相対湿度 | 35～85% RH（結露なし） |
| 耐振動性 | 10～55Hz、複振幅1.5mm、XYZ軸ごとに2時間 |
| 耐衝撃性 | 100m/s 216msパルス、X、Y、Z軸それぞれ1000回 |
| 機械全体の材質 | アルミニウム合金、工業用プラスチック |
| ケーブル長 | 標準で2メートル付属（PT1000は標準で9メートル付属） |

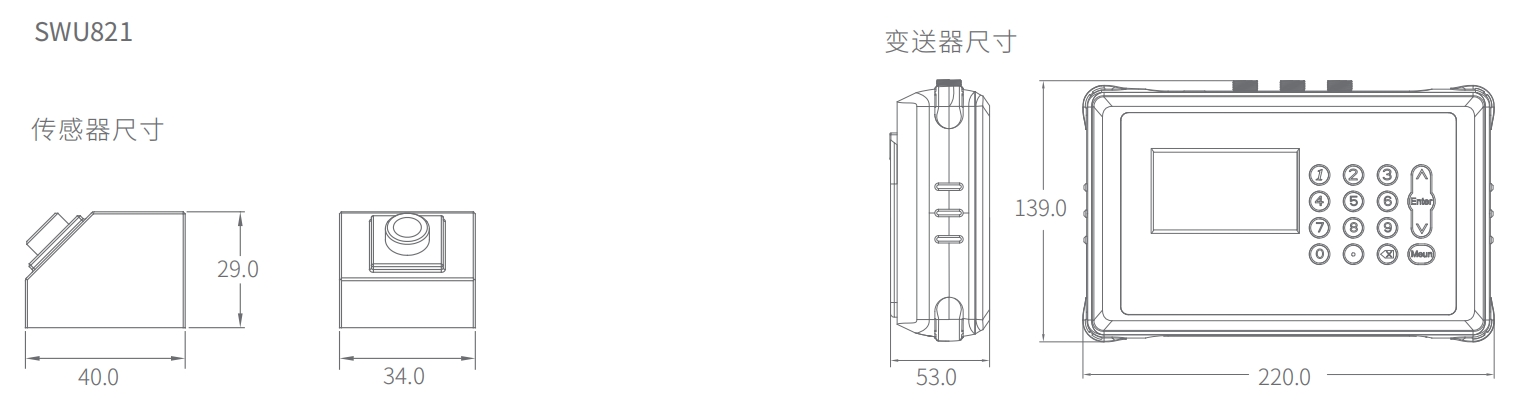

| モデル | SWU821 |
| 測定範囲 | ±0.03 フィート/秒～±40 フィート/秒(±0.01 メートル/秒～±12 メートル/秒) |
| 正確さ | ±1% |
| パイプ径範囲 | 1/2インチ～48インチ(15mm～1200mm) |
| 測定媒体 | 単一の音伝導液体媒体 |
| 測定可能なパイプ | 炭素鋼、ステンレス鋼、PVCパイプ、またはその他の高密度音響伝導パイプ材料 |
| 出力 | アナログ出力: 4-20mA、最大負荷750Ω Modbus:RS485 |
| SDカードストレージ | 32G |
| 保存時間間隔の設定 | 1～99999秒 |
| キーボード | デジタルフィルムボタン |
| 画面 | 240 * 128 LCDディスプレイ画面（バックライト付き） |
| 電源 | 容量3000mAhの充電式リチウム電池。通常使用では、フル充電で16時間使用できます。 |
| 動作温度 | トランスミッター：-20℃～60℃ センサー：-40℃～80℃、標準タイプ-40℃～130℃はオプション |
| 環境の相対湿度を測定する | 相対湿度0～99%、結露なし |
| 保護等級 | トランスミッターIP54、センサーIP68 |
| ケーブル | ツイストシールドケーブル、標準長さは5メートル |
