位置センサー
磁気近接スイッチは、リミットスイッチなどの接触検出方式に代わり、非接触で物体を検出することを目的としたセンサーの総称です。物体の動きや存在情報を検出し、電気信号に変換することができます。センサーの中でも非接触で物体の近接や近くの検出物体の有無も検出できる製品を総称して「近接スイッチ」と呼び、磁気誘導型、静電容量型、超音波型、光電型、ホール型などがあり、自動車、スマートホーム、安全保護、産業用制御などの分野における位置警報用途に広く利用されています。
高い安定性、高い信頼性、高い一貫性
複数の磁場感度範囲、磁気トリガーと互換性あり
優れた気密性と長寿命
シェルの色、出口の方向、配線、端子などをカスタマイズ可能
-
アプリケーション
-
基本パラメータ
-

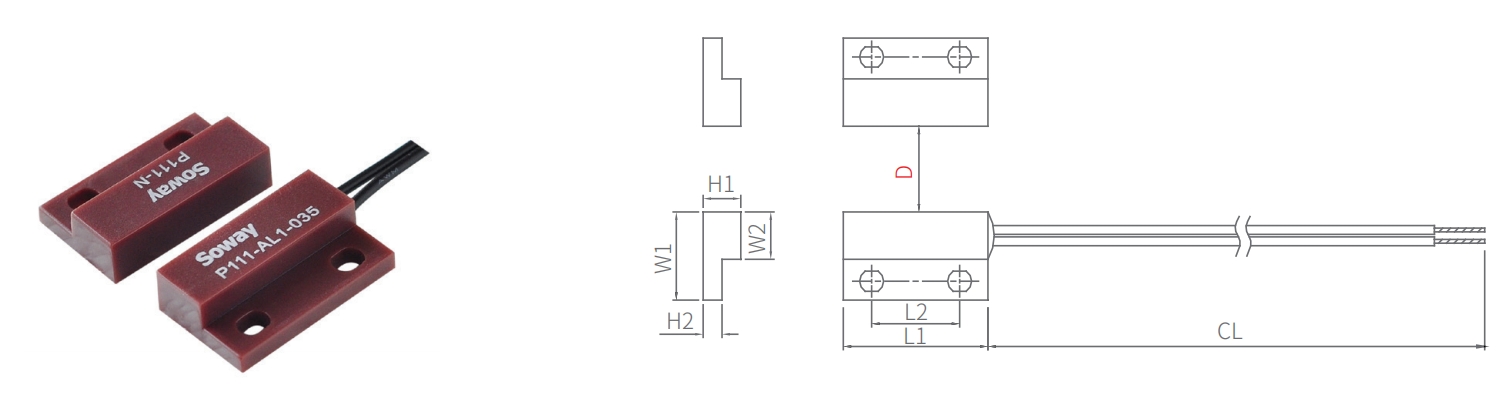

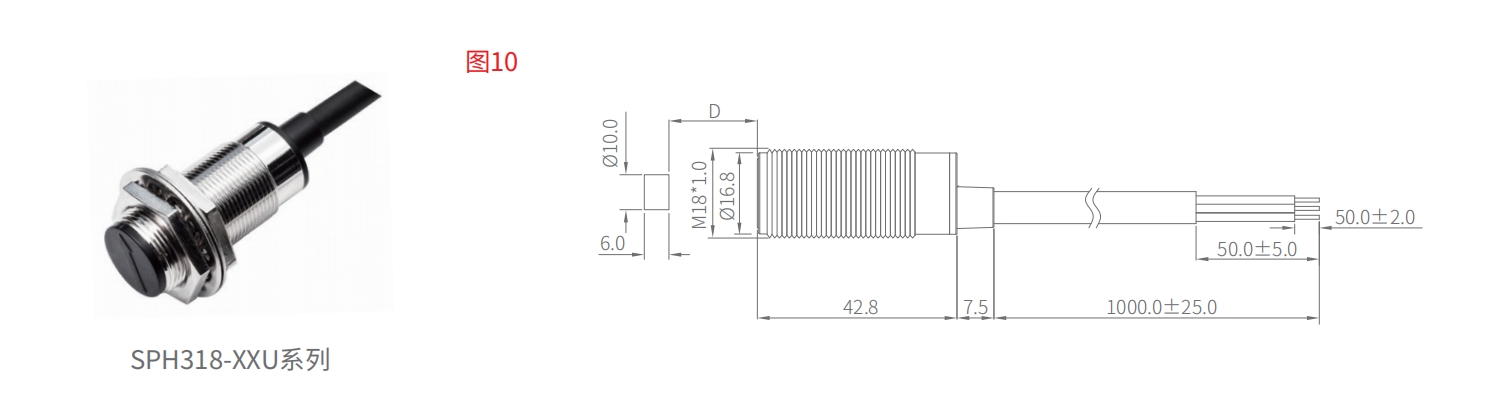

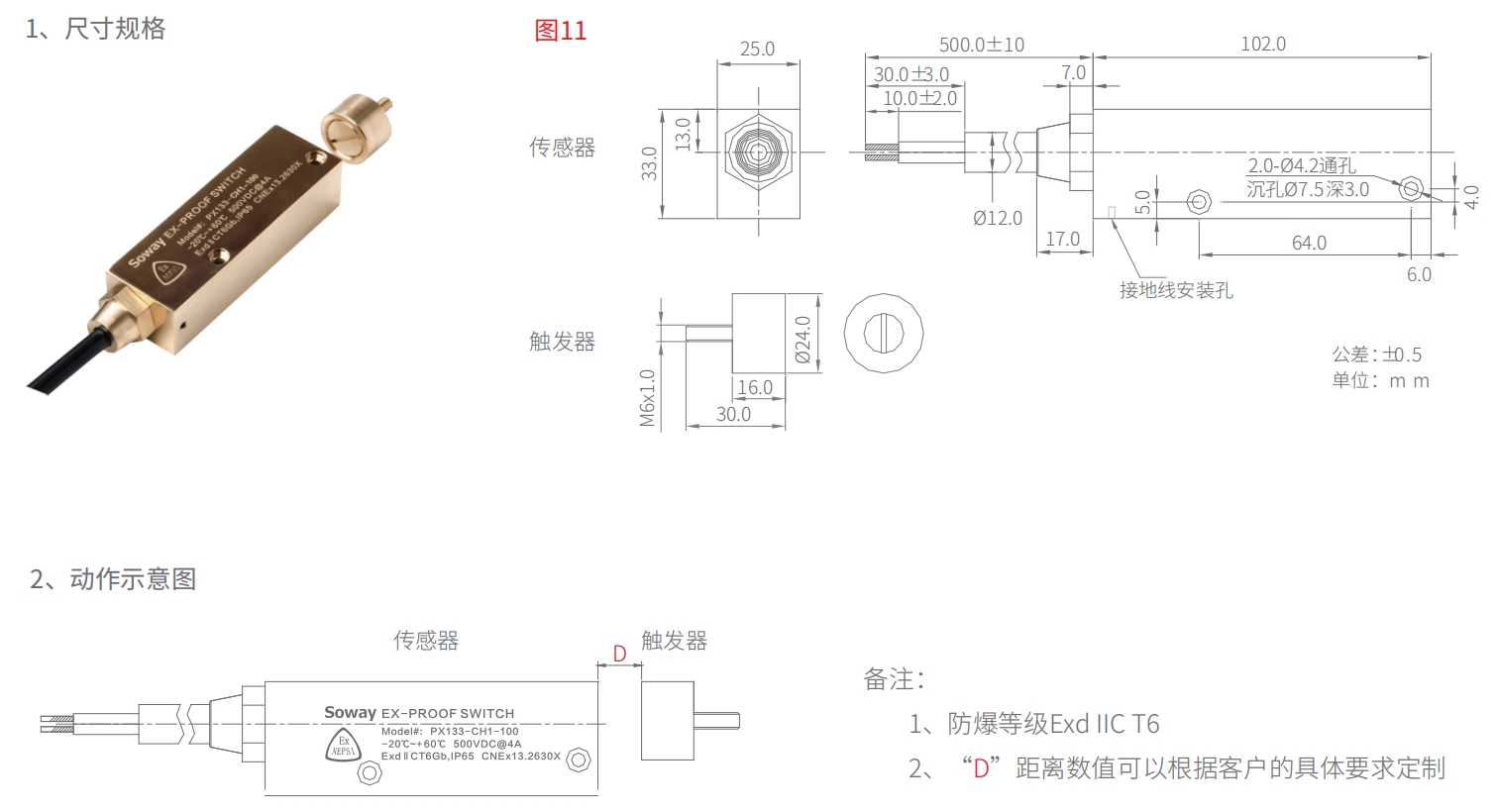

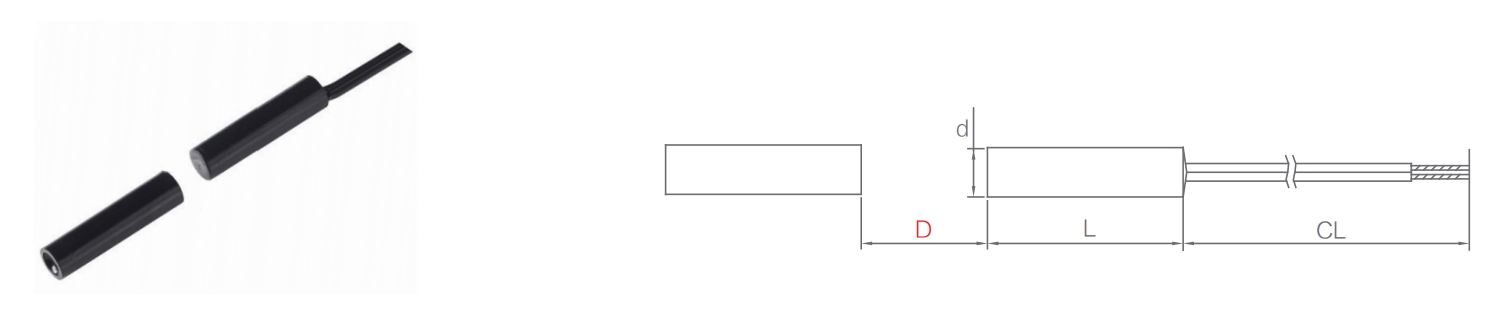

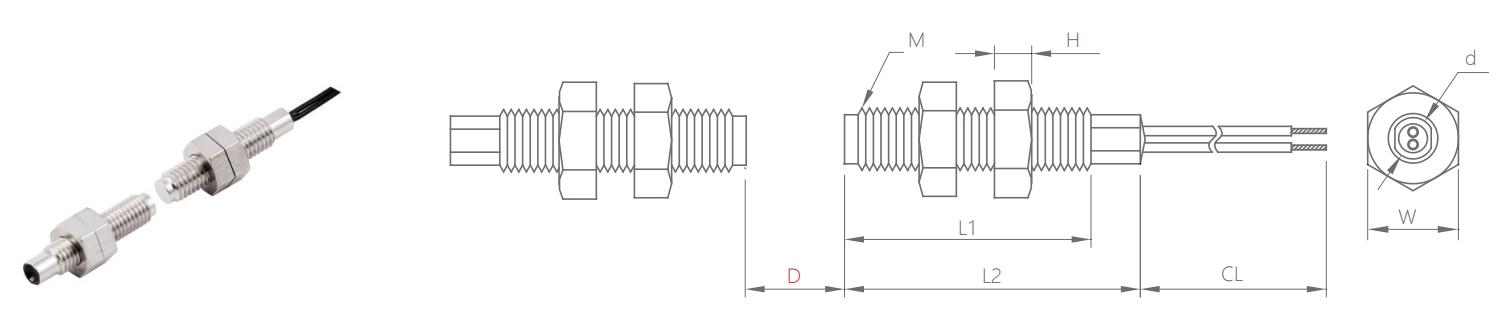

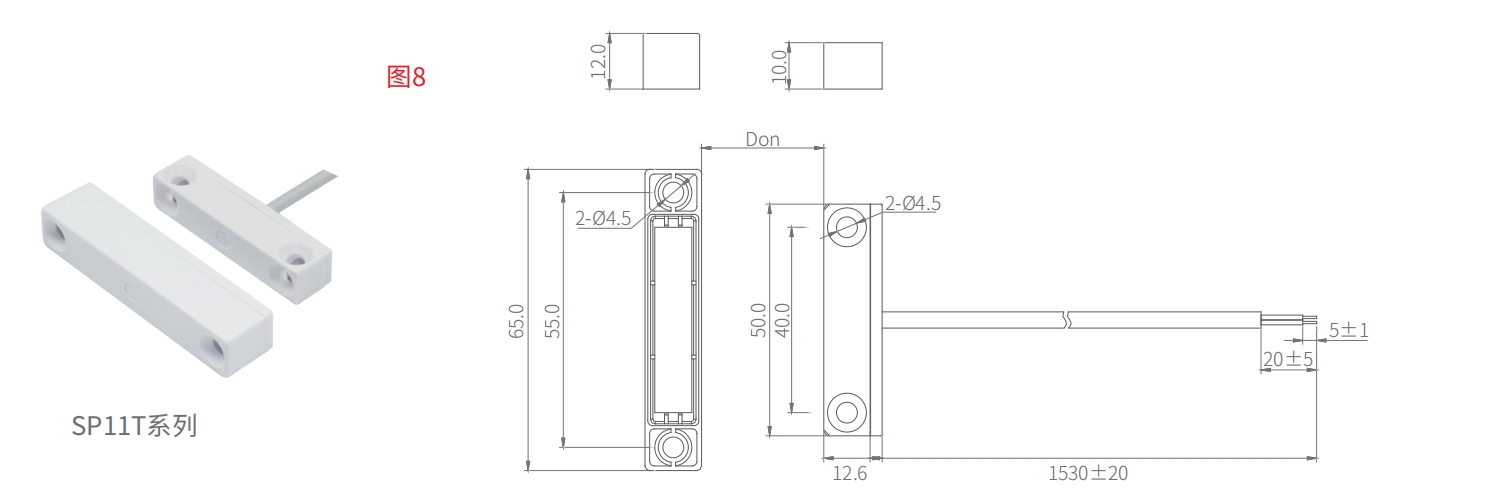

寸法
-
モデル
-
見積もり依頼
-
関連製品
アプリケーション
-
-
Automobile industry -

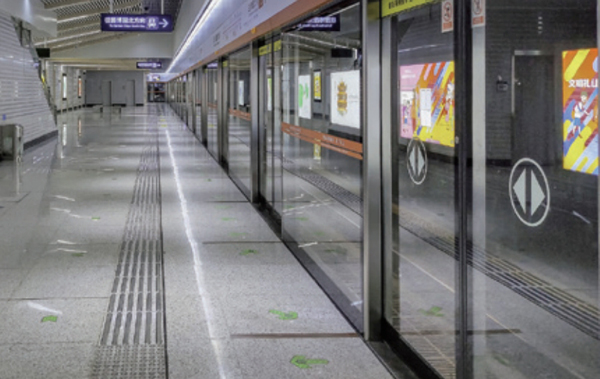

Security alarm -

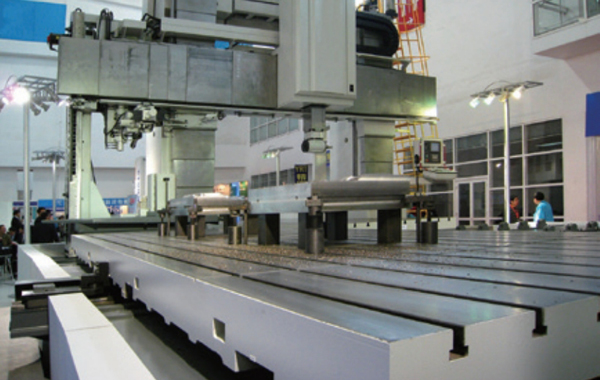

Industrial position control alarm
基本パラメータ
| 製品シリーズ | SP11シリーズ | SP12シリーズ | SP13シリーズ | PX113 | SP119 | SP1191 | SP11G | SP11H-1 | SP11T | ||
| 構造スタイル | 独立型、背面マグネット式 | ||||||||||
| ターゲット材料を駆動する | 磁石または強磁性金属 | ||||||||||
| 出力連絡フォーム | 磁気スプリング常時開型、磁気スプリングシングルブレードダブルスロー | ||||||||||
| 最大スイッチング電力 | 10W | 70W | 5W | 100W | |||||||
| 最大スイッチ電圧（DC） | 200V | 200V | 175V | 500V | |||||||
| 最大スイッチ電圧（AC） | 100V | 250V | 125V | ||||||||
| 最大スイッチ電流(DC) | 500mA | 1000mA | 400mA | DC3A（24V） | |||||||
| 最大スイッチ電流（AC） | 500mA | 1000mA | 280mA | ||||||||
| 最小破壊電圧 | 200V DC | 400V DC | 200V DC | 1000V DC | |||||||
| 最大負荷電流 | 1. 0A | 1.75A | 0.5A | 4. 0A | |||||||
| 最大接触インピーダンス | 300mΩ | 300mΩ | 300mΩ | 1Ω | |||||||
| 最小絶縁インピーダンス | 106MΩ | 106MΩ | 106MΩ | 106MΩ | |||||||
| 動作温度範囲 | -20～80℃ | -20～80℃ | -20～80℃ | -20～80℃ | |||||||
| 耐用年数 | 10 6回 | 10 6回 | 10 6回 | 10 6回 | |||||||
| 製品シリーズ | SPH1シリーズ | SPH3シリーズ | SPH19 | SPH1G | SPH318 |
| 構造スタイル | 独立型（全極性、単極性、ラッチ型）、バックマグネティック型 | ||||
| ターゲット材料を駆動する | 磁石または強磁性金属 | ||||
| 作用距離 | ターゲットを駆動する材料と特性によって決まる | ||||
| 動作電圧 | 3V～26V | ||||
| 出力信号 | OC出力 | ||||
| 出力信号 | 2線式電流出力または3線式OC出力（電圧出力は指定が必要） | ||||
| 出力電流（最大） | 20mA | ||||
| 出力ブレークダウン電圧 | 30V | ||||
| 保護特性注3 | 電源逆接続保護、短絡保護、過負荷保護 | ||||
| 動作点(最大) | 150GS ノート4 | ||||
| 放出点(最小) | 10GS ノート4 | ||||
| ヒステリシスウィンドウ(標準) | 10GS ノート4 | ||||
| 動作周波数（最大） | 10KHz | ||||
| 耐衝撃性 | 500m/s（50G）X、Y、Z方向それぞれ10回 | ||||
| 防振 | 10～55Hz（振幅1.5mm）、X、Y、Z方向それぞれ2時間 | ||||
| 保護等級 | IP67 | ||||
| 動作温度範囲 | -20～80℃ | -20～100℃ | -20～80℃ | ||
| 耐用年数 | 10 6回 | ||||
基本パラメータ

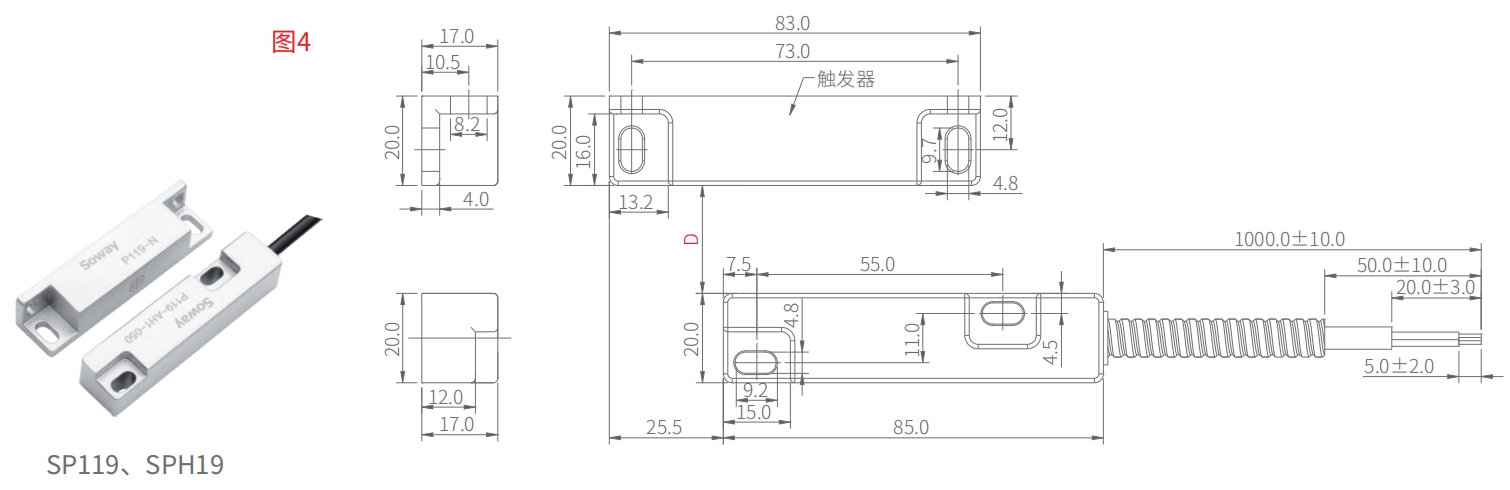

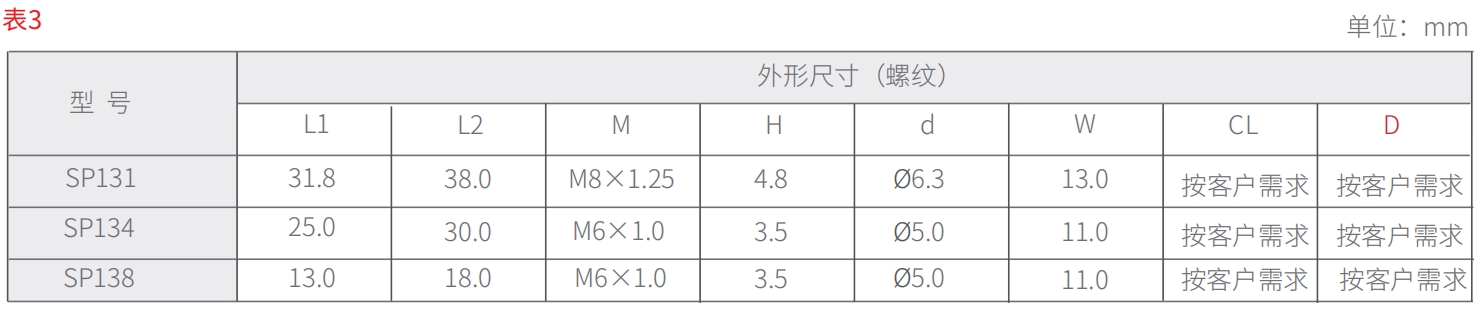

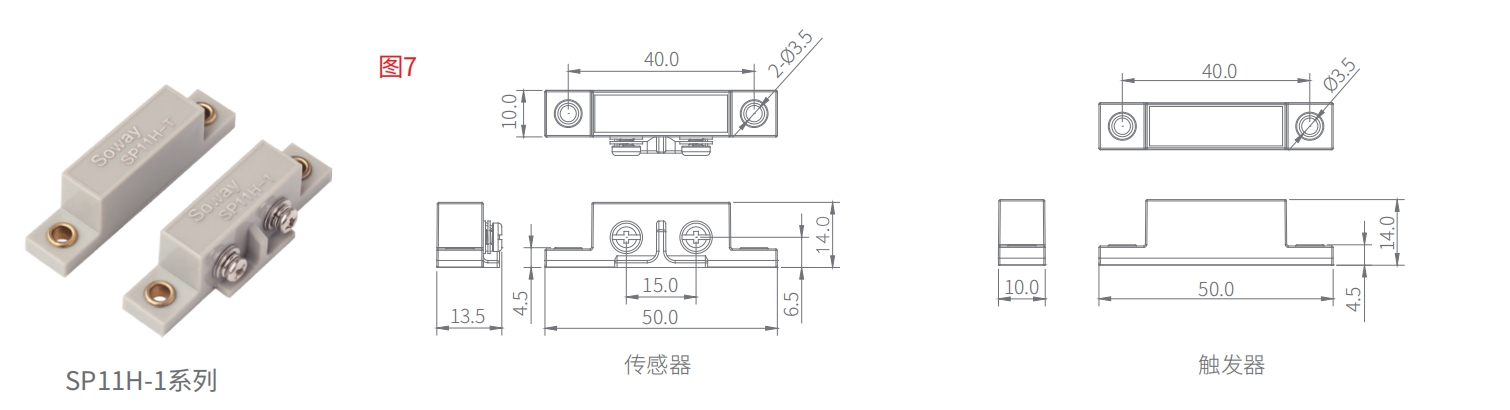

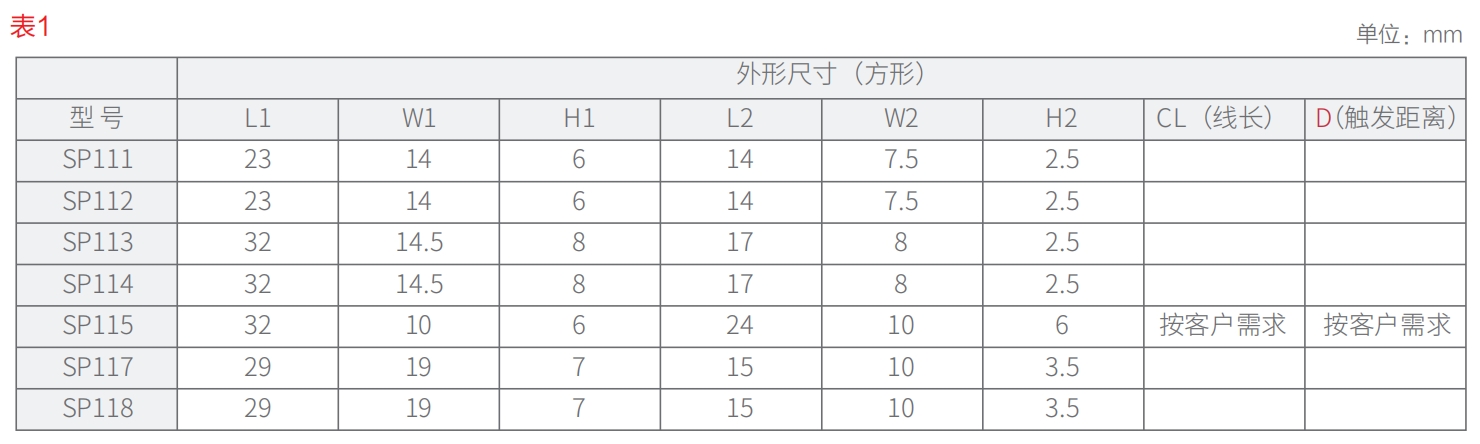

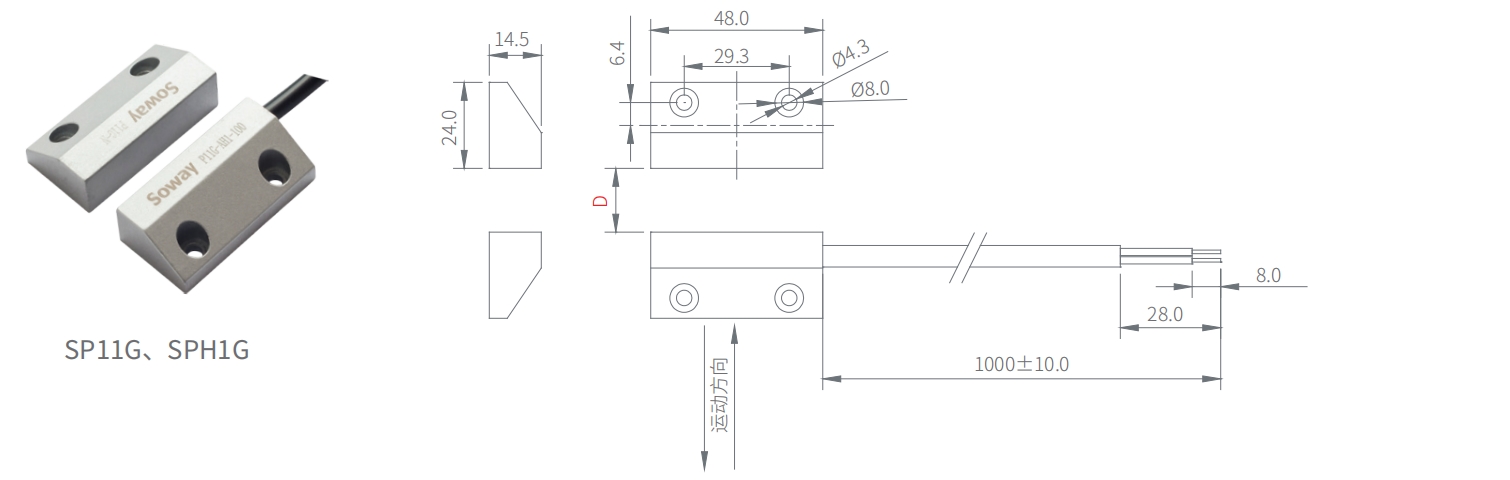

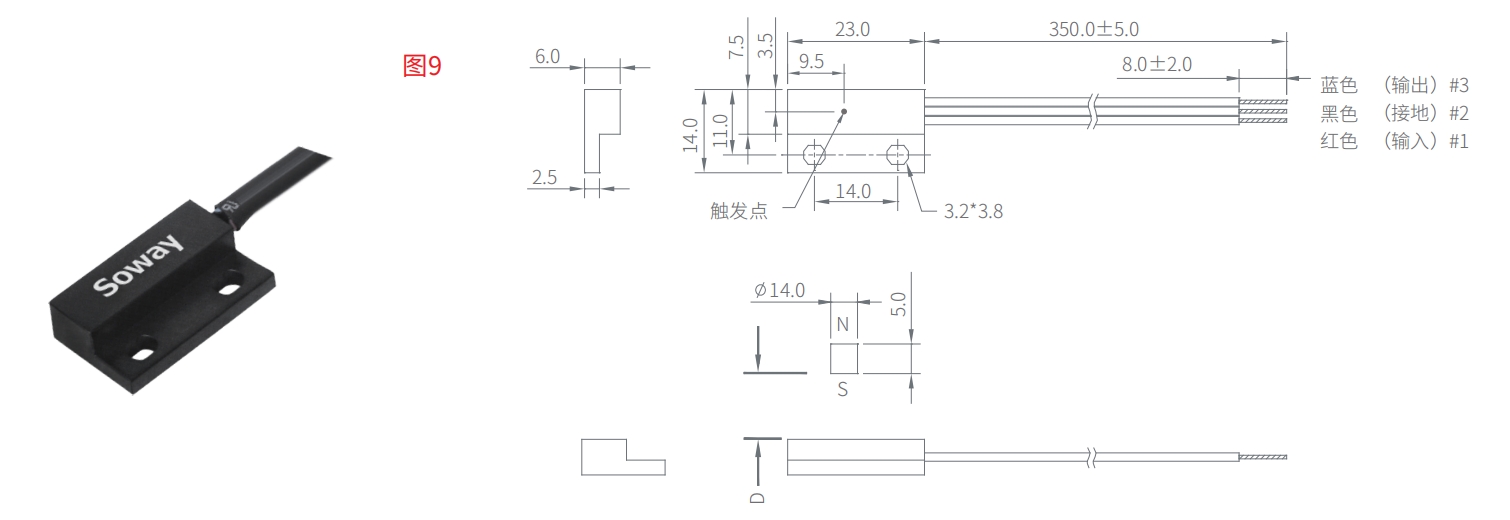

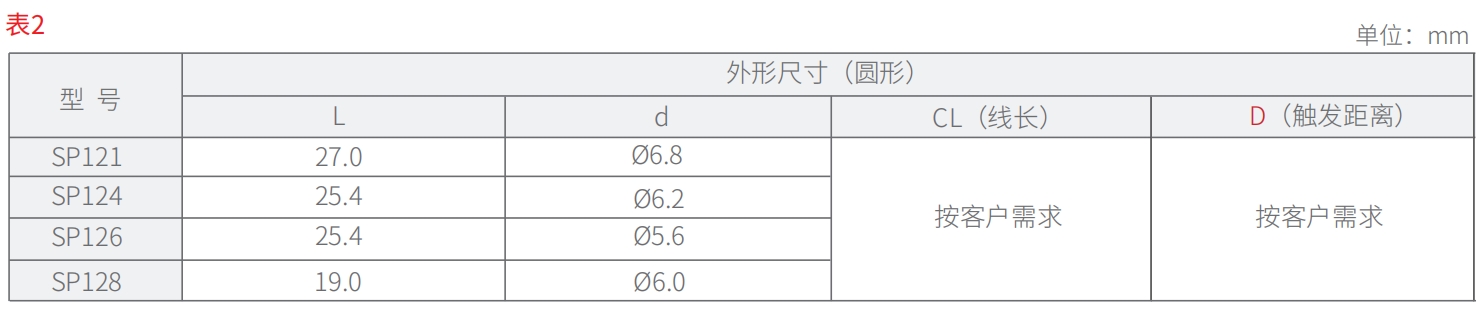

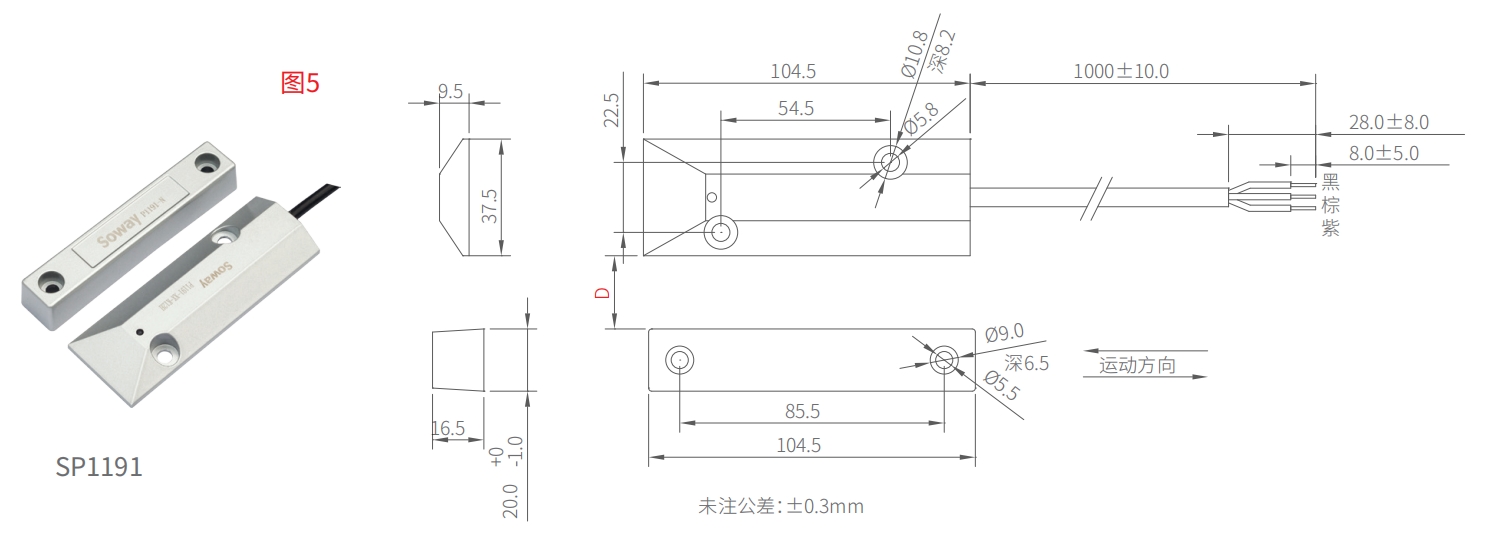

寸法
