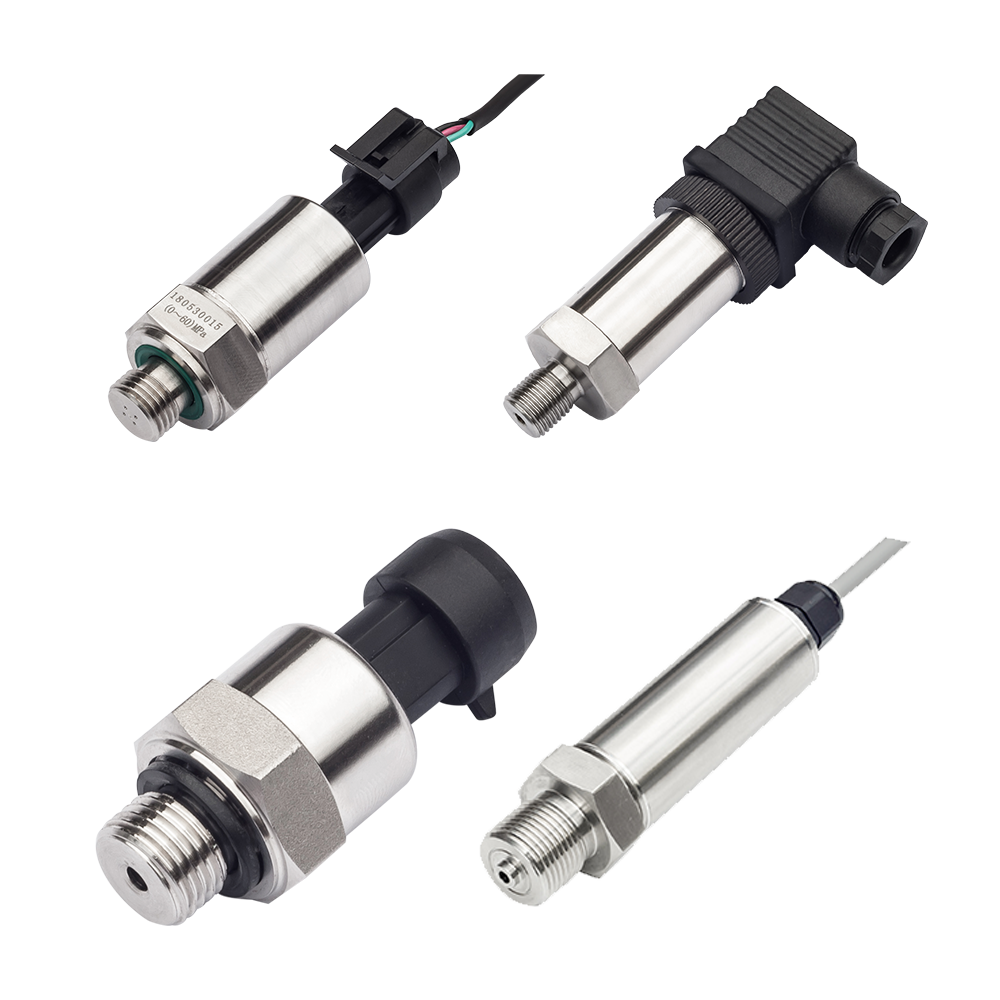

圧力センサー
SYPシリーズ圧力センサーは、弾性体の特定の表面に取り付けられた金属ひずみゲージまたは半導体ひずみゲージを使用します。力、トルク、速度、加速度、流量などの物理量が弾性体に作用すると、弾性体の応力とひずみが変化し、ひずみゲージの抵抗が変化します。抵抗の変化は回路によって処理され、電気信号として出力されます。これが抵抗ひずみセンサーの動作原理です。SYPシリーズ圧力センサーは高精度の圧力センサー部品を使用し、内蔵回路は圧力下でセンサーから出力されるミリボルト信号を標準の電流または電圧出力信号に変換します。構造は完全にステンレス鋼の統合溶接プロセスを採用しており、過酷な作業条件下でも製品が長期間安定して動作することを保証します。
SYP250Eシリーズ防爆圧力センサは、爆発の危険性がある危険な作業環境向けに特別に設計された製品です。本製品には、本質安全防爆と防爆の2種類の防爆タイプがあり、いずれも国家防爆電機製品品質監督検査センターの防爆認証に合格しています。
優れた超低温特性、-40℃でも安定動作
広範囲、無線周波数干渉に強い、安定した信号
強力な過負荷容量（4倍）、耐振動、耐衝撃、耐雷
豊富なプローブ選択、高温・低温、腐食性、防水環境に最適
-
アプリケーション
-
基本パラメータ
-

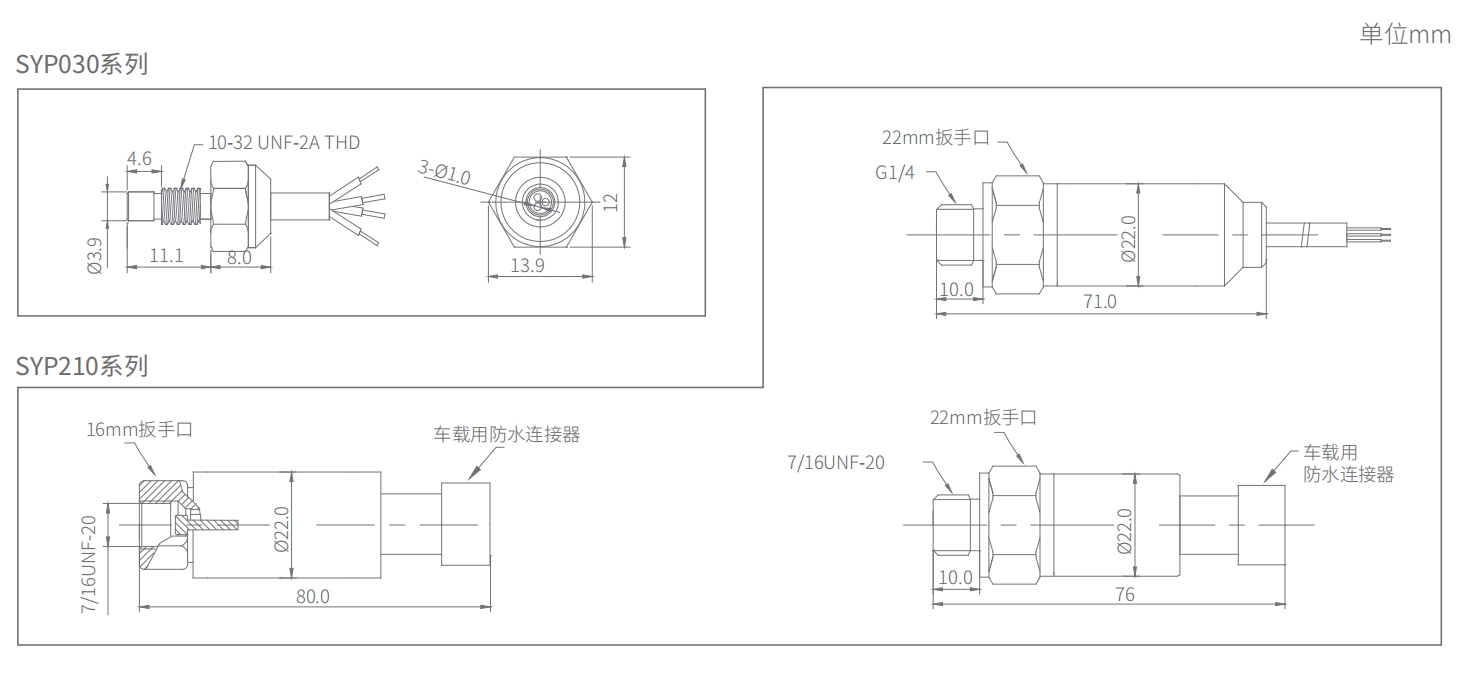

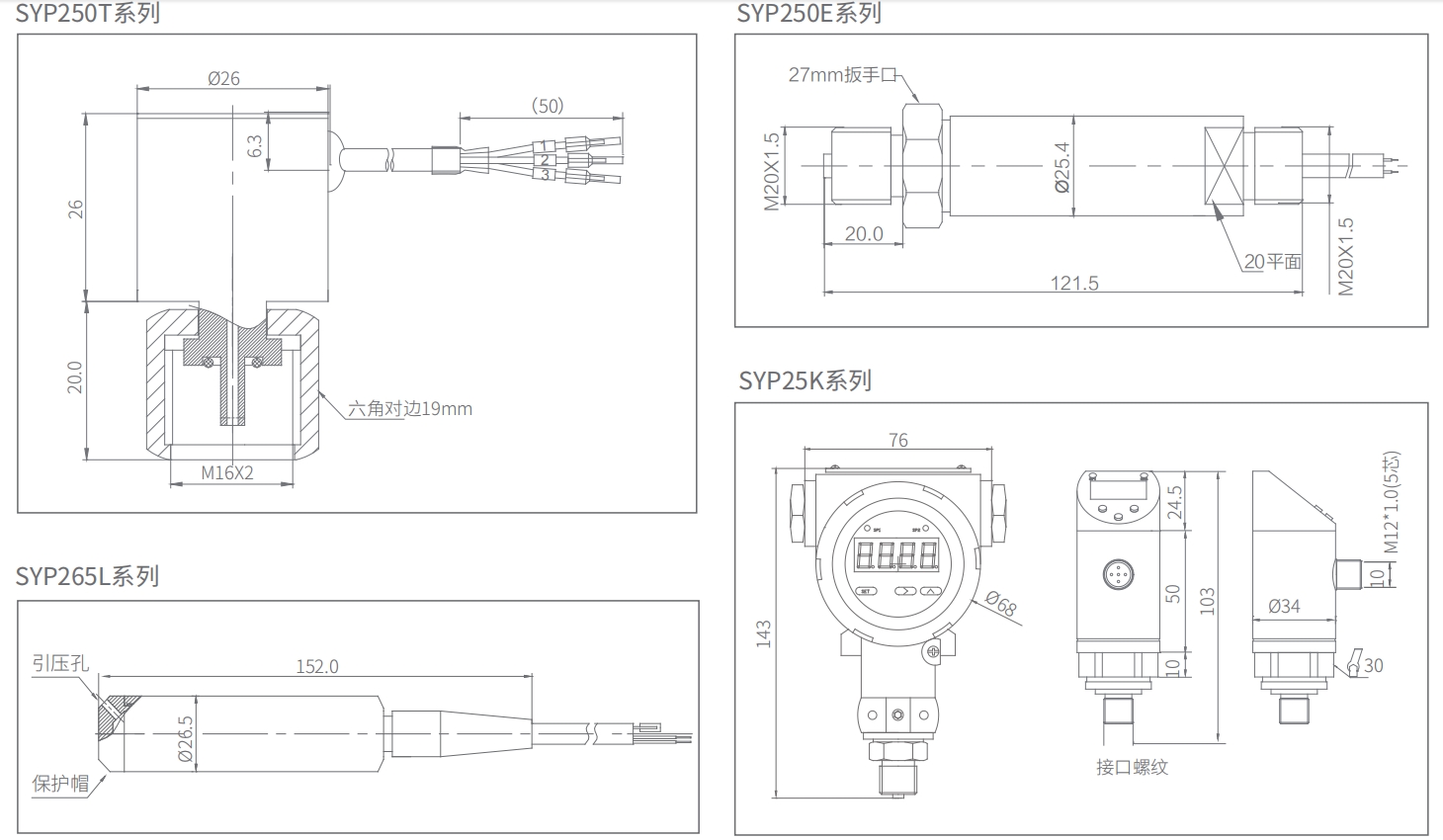

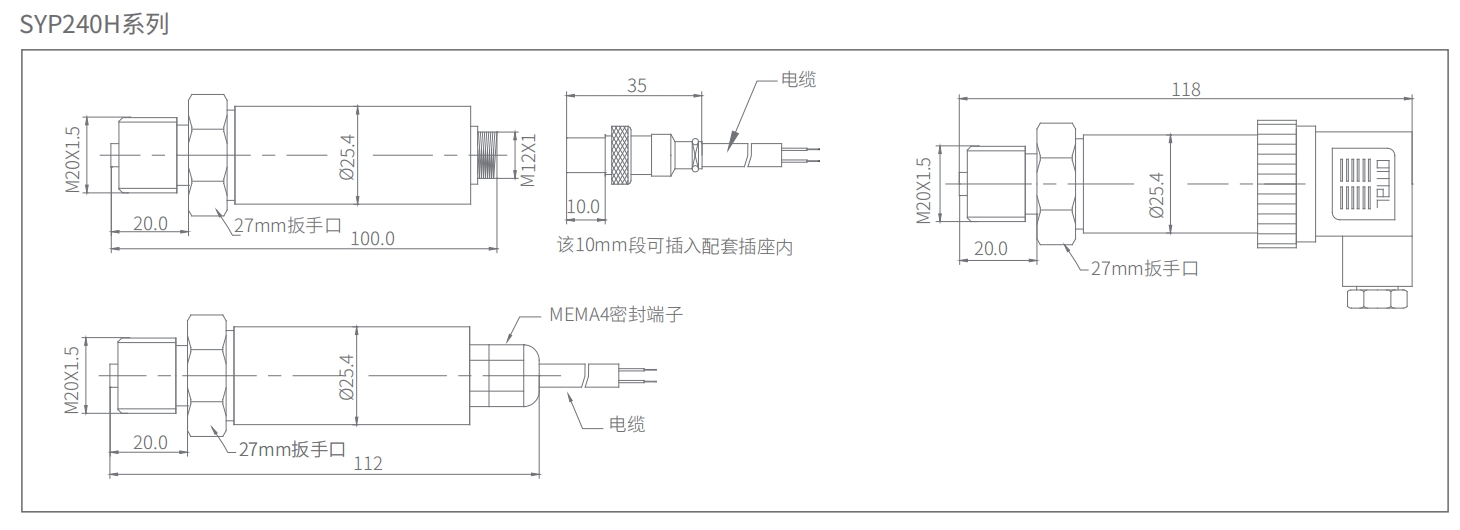

寸法
-
モデル
-
見積もり依頼
-

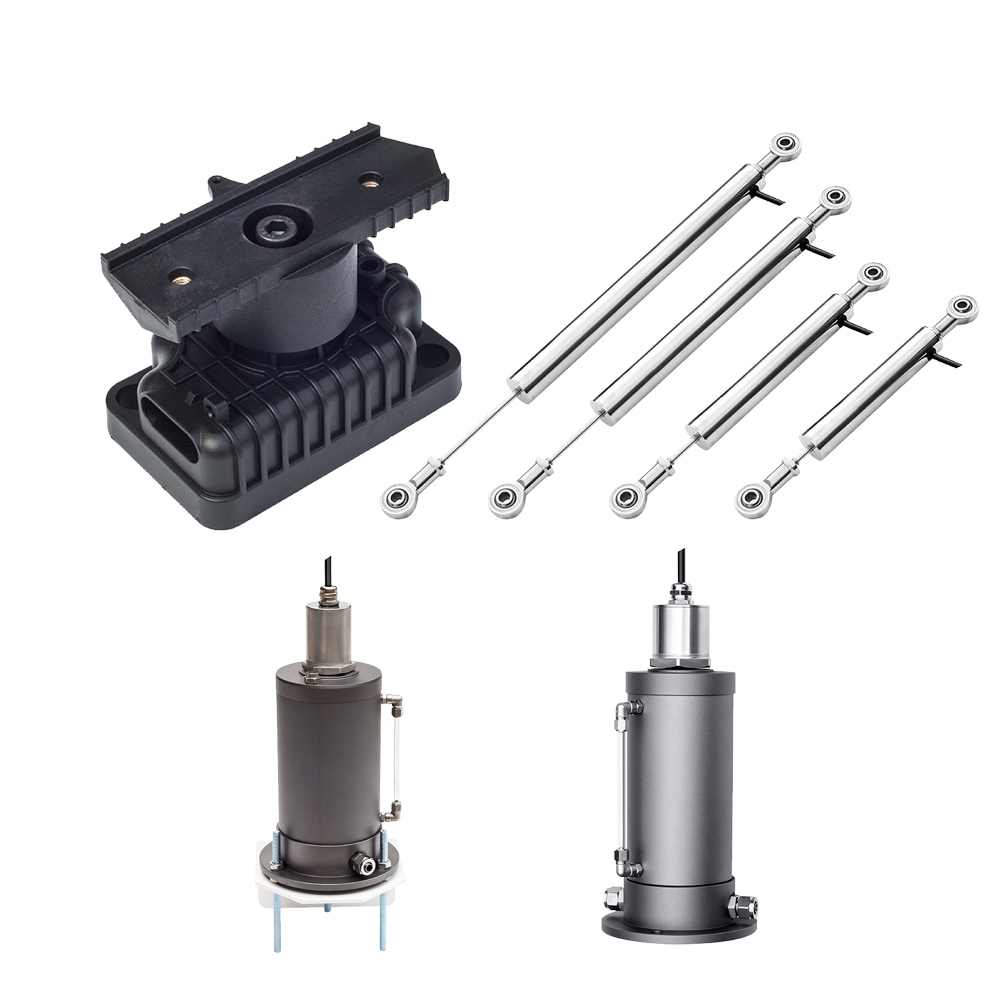

関連製品
アプリケーション
-
-

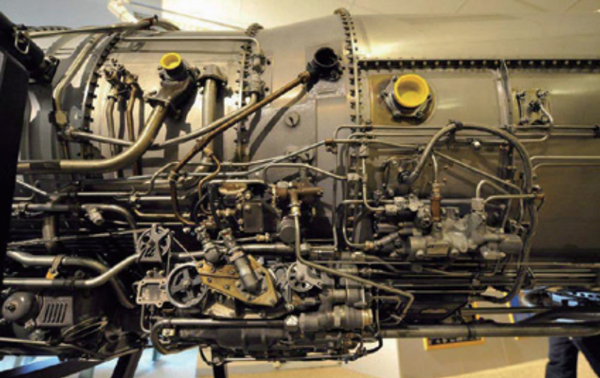

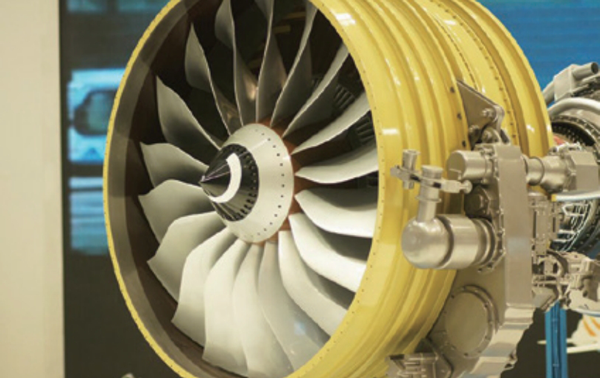

Engine pressure detection -
Hydraulic mechanism pressure detection -

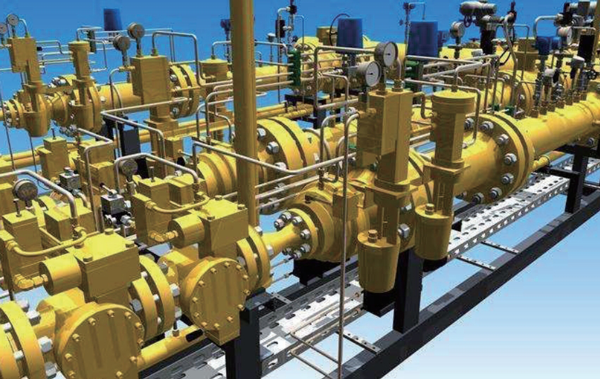

Channel pressure detection
基本パラメータ
| 製品シリーズ | SYP030 | SYP210 | SYP240H | SYP250T | SYP250E | SYP265L | SYP25K |
| 応用 | ちょっとした機会 | 車のエアコン | 油圧制御 | 避雷場所 | 防爆場所 | レベル測定 | 警報制御 |
| 測定媒体 | 316または304ステンレス鋼と互換性のあるさまざまな液体、ガス、または蒸気 | ||||||
| 測定範囲 | ゲージ圧0.01MPa～250MPa、絶対圧0.1MPa～250MPa、真空0～-0.1MPa | ||||||
| 過負荷圧力 | フルスケールの2倍または300MPa（いずれか小さい方） | ||||||
| 出力信号 | 4～20mADC（2線式）; 0～5VDC、0～10VDC（3線式）& nbsp; Modbus（RS232またはRS485） | スイッチング出力 | |||||
| 供給電圧 | 9～36VDC（2線式）、24±5VDC（3線式） | ||||||
| 中温 | -30～+85℃ | ||||||
| 周囲温度 | -20～+85℃ | ||||||
| 保管温度 | -40～+90℃ | ||||||
| 相対湿度 | ≤95％(40℃) | ||||||
| 立ち上がり時間 | 5ミリ秒以内で最大90%FS | ||||||
| 正確さ | レベル0.5、0.25（非線形性、再現性、ヒステリシスなどの総合的な誤差を含む） | ||||||
| 温度ドリフト | ≤± 0.05% FS/℃（温度範囲-20～85℃、ゼロおよび範囲に対する温度の影響を含む） | ||||||
| 温度補償範囲 | 0～70℃ | ||||||
| 安定性 | 標準: ± 0.1% FS/年、最大: ± 0.2% FS/年 | ||||||
| 誘電体接触材料 | 304または316ステンレス鋼 | ||||||
| ハウジング材質 | 304または316ステンレス鋼、工業用タイプを使用する場合、シェルはアルミニウム合金で作られ、スプレー塗装されています | ||||||
| インストール方法 | ねじ込み式取り付け | ||||||
| 圧力接続 | M20x1.5、M12x1、G1/4、G1/2外ねじなど | ||||||

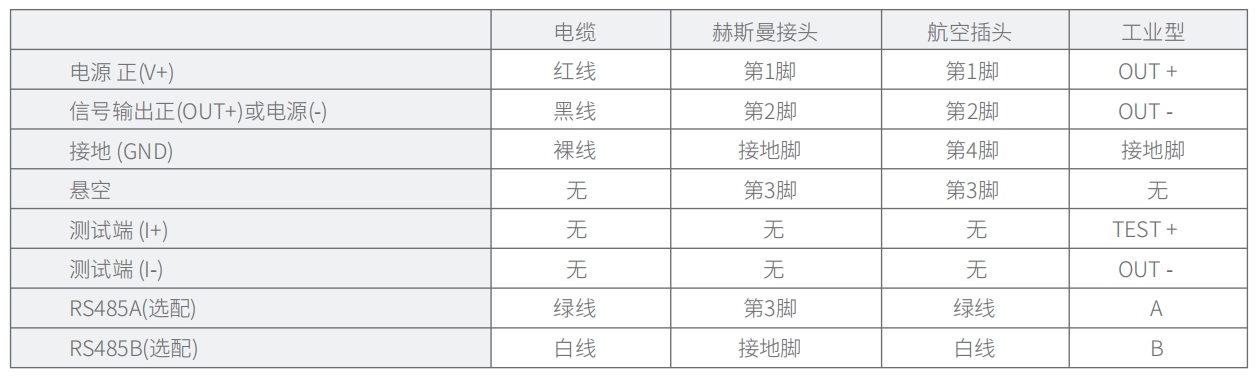

| 電気接続 | 4芯シールドケーブル、航空プラグ、Hirschmanコネクタなど | ||||||
