変位データ収集システムのアプリケーション

1. システム命令:

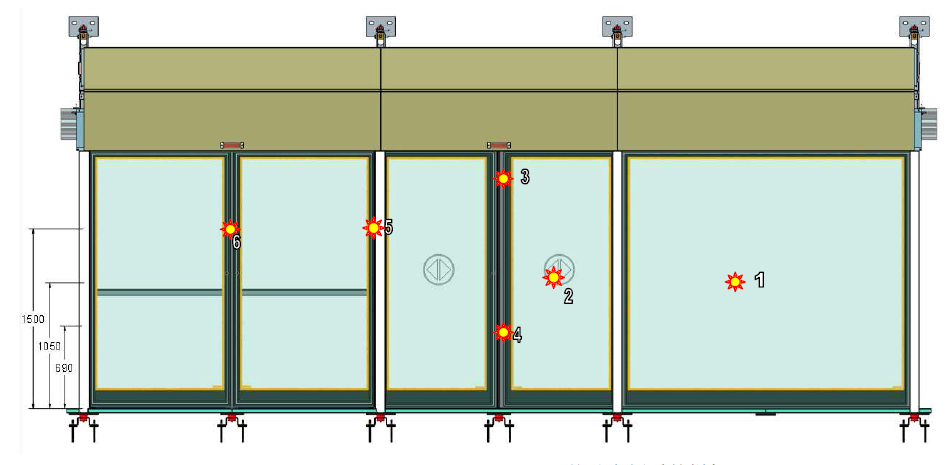

網戸の変形測定とは、模擬風圧および混雑荷重下におけるサンプルの引き戸1枚、固定扉1枚、非常扉2枚、およびそれらのカバーの変形を試験することを意味します。下図をご覧ください。

2. 試験装置

1) LVDT: 10〜18個、ストローク範囲: 0〜25mm。

2) LVDT サポートブラケット: 10 ～ 18 個。

3) データ ケーブル: 10 ～ 18 本、各 10 メートル。LVDT 変位センサーと信号取得ホストを接続するために使用されます。

4) 信号取得ホスト:1 個、18 チャンネルのセンサー変位信号を同時に監視するために使用されます。

5) データケーブル: 信号取得ホストとラップトップコンピュータ間のデータ伝送用、各2メートル

LVDTセンサー（ブラケット付き）---信号取得ホスト---ラップトップコンピュータ

3. ハードウェアとソフトウェアをテストする

1) ホストの18チャネルは独立しており、各チャネルには信号インジケータがあります。テスト動作状態では、対応するチャネルインジケータが緑色に点灯し、チャネルが正常に動作していることを示します。例えば、赤色に点灯している場合は、チャネルに異常があり、データが収集されていないことを示します。

2) 顧客はハードウェア スイッチを使用して関連チャネルをリセットできます。

3) ソフトウェアは18チャンネルのデータを同時に監視し、対応する波形と実数値をリアルタイムで表示します。インターフェースにはボタントリガーモードが採用されており、ボタンがトリガーされると動作を開始し、ボタンが再度トリガーされると動作を停止します。また、対応するデータをエクスポートして再生することも可能です。

4) 動作周波数は0.1秒から0.5秒まで調整できます。

5) 警報値を設定できます。

6) 各チャンネルはソフトウェア技術によって0にリセットできる

7) リアルタイム値を0.001まで表示できます。

備考：

これらのLVDTセンサーを使用する際は、強電流機器や大電流干渉機器から遠ざけてください。データ収集用ソフトウェアを実行する前に、電源を入れ、5分間ウォームアップさせてください。
