角度センサー
角度センサー

SAHCシリーズセンサは、一体型のリニア接触角位置センサです。このセンサは、永久磁石によって発生する磁場を利用して動作するホール効果技術を採用しています。入力軸の回転角度に応じて、出力電圧が入力電圧に比例して直線的に変化します。


0°~360°の線形出力を持つセンサーで、補正は不要です。

アプリケーション
  • Operating Handle/Steering Wheel Inspection
    Operating Handle/Steering Wheel Inspection
  • Shift Position Detection
    Shift Position Detection

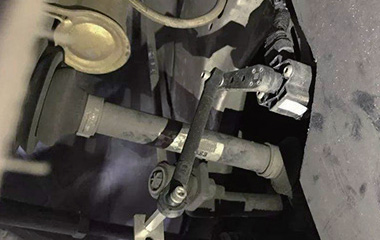

  • Vehicle Height Detection
    Vehicle Height Detection

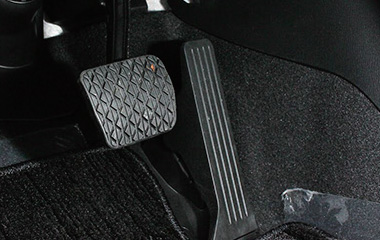

  • Gas Pedal Position Detection
    Gas Pedal Position Detection
基本パラメータ
モデルSAHC01-120シリーズ
入力電圧5.0 VDC ± 10%
測定角度0~120°
出力信号0.5~4.5Vのアナログ、PWM、またはSENT出力オプションをご用意。測定範囲:5°~85°。出力は入力電圧の10%~90%の範囲で直線性があります。
出力クランプ機能0°~5°: 入力電圧の10%
85°~120°: 入力電圧の90%
出力直線性±3%FS
ハウジング材質ガラス繊維強化プラスチック
耐用年数1000万回以上のフルサイクル
保護等級IP67
耐振動性1g RMS 軸方向、5g RMS 水平、8g RMS 垂直、20 Hz ~ 2 kHz
動作温度-40℃~+135℃
保管温度-40℃~+150℃
配線方法出口配線
基本パラメータ
寸法
