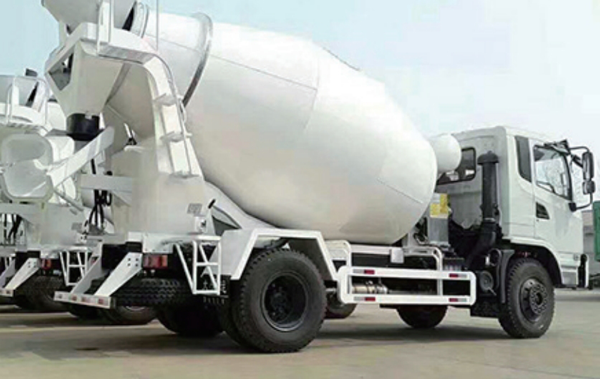

Rotating monitoring of commercial concrete trucks
スピードセンサー
SPH318シリーズの前進・後進速度センサーは、ホール素子の原理に基づいて検出します。対応する2つの磁石をシャフトとホイールに対称的に取り付け（一方の磁石のN極をセンサーに、もう一方の磁石のS極をセンサーに向けます）、センサープローブの検出面にある矢印を磁石の回転円弧に向けます。
ホイールまたはシャフトが回転すると、磁石の力でセンサープローブを矢印の方向に掃引します。ライン2（青線）は正転信号（ローレベル）を出力し、ライン4（白線）は正転速度パルス信号を出力します。逆に、ライン2（青線）は逆転信号（ハイレベル）を出力し、ライン4（白線）は逆転速度パルス信号を出力します。
安定した性能、高い信頼性、長寿命
強力な耐干渉能力、良好な周波数特性、連続測定が可能
小型、シンプルな構造、非接触、低始動トルク
広い使用温度範囲
-
アプリケーション
-
基本パラメータ
-

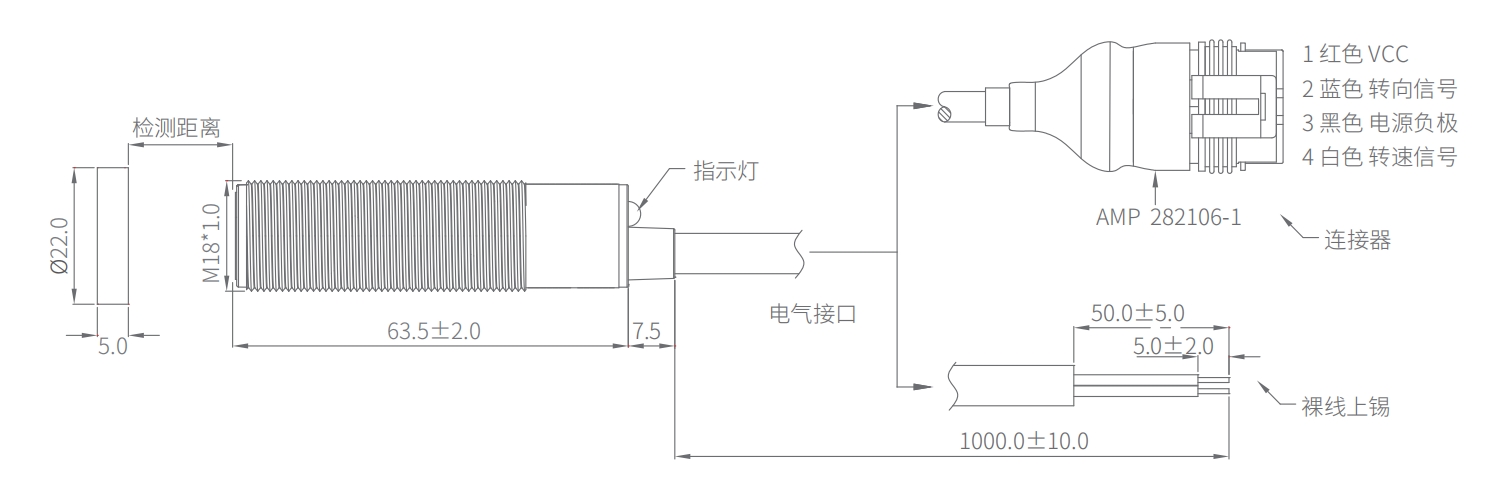

寸法
-
モデル
-
見積もり依頼
-
関連製品
アプリケーション
-
-

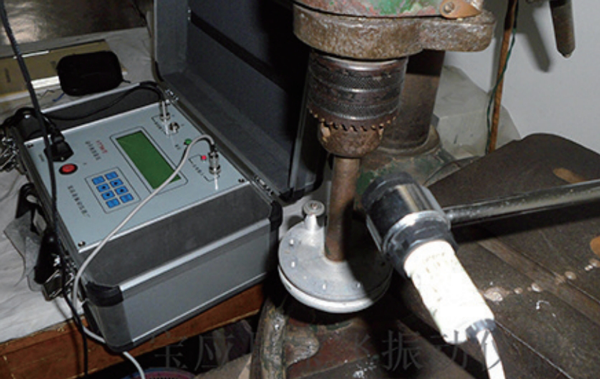

Mechanical equipment speed measurement -
Motor speed detection -

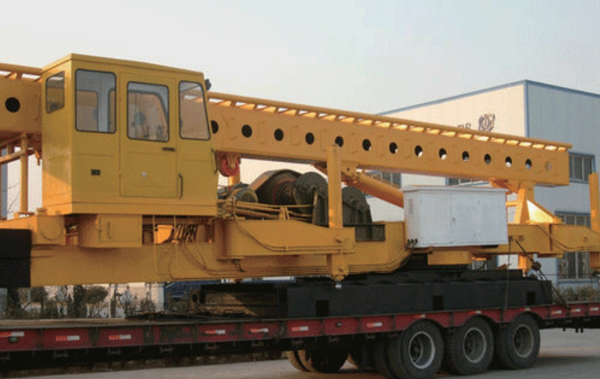

Measurement of rotational speed of construction machinery
基本パラメータ
| タイプ | SPH318シリーズ アナログタイプ | SPH318シリーズ デジタルタイプ |
| 供給電圧 | 5～28V DC | 5V DC |
| 検出距離 | 5～10 mm（取り付け間隔） | |
| 動作温度 | -20℃～+80℃、湿度90%以下 | |
| 出力 | オープンコレクタ出力 | RS485（Modbus ASCII） |
| 頻度 | 10K Hz | |

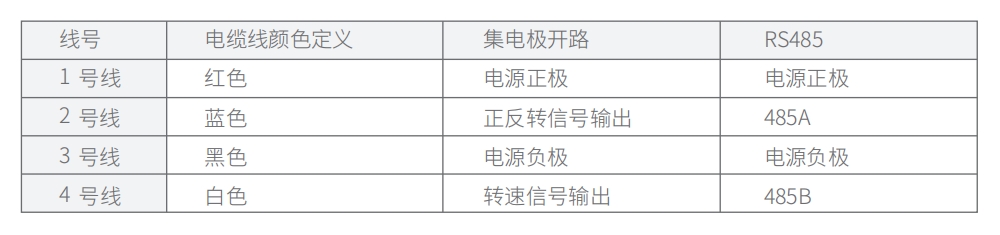

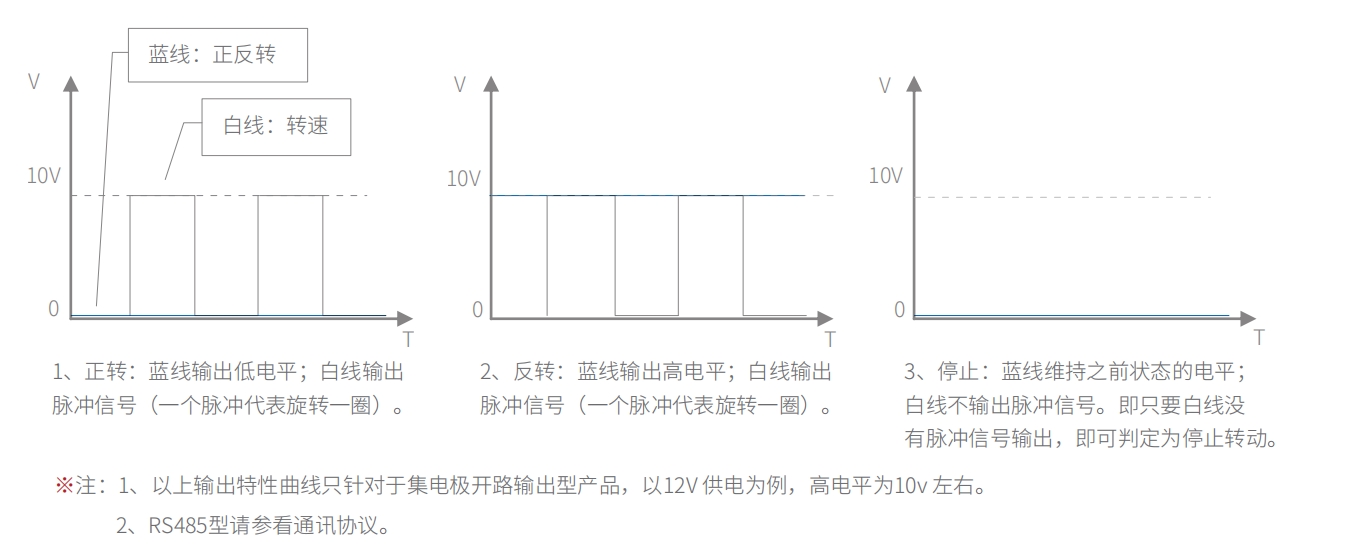

| 信号状態 | 2番線（青）は回転方向を表すハイレベルとローレベルの信号を出力します。初期状態と正転時はローレベルを出力し、緑色のライトが点灯し、正転方向は矢印の方向と一致します。逆転時はハイレベル、赤色のライトが点灯し、逆転方向は矢印の方向と反対になります。4 番線（白）は速度パルス信号を出力します。これは方形波信号です。磁石を2つ搭載している場合、1回転ごとに1パルスを出力します。注：数値出力値については、通信プロトコルを参照してください。 | |
| 保護等級 | IP65 | |
| 耐振動性 | 複素振幅1.5 mm 10...50 Hz（X、Y、Z方向それぞれ2時間） | |
| アクセサリー | 製品セットには、前進および後進速度センサー 1 セット、磁石 2 個、取り付けブラケット 1 個が含まれます。 | |
