変位センサー
差動変圧器変位センサー（LVDT）は、航空宇宙、機械、建設、繊維、鉄道、石炭、冶金、プラスチック、化学工学、研究機関など、国民経済のさまざまな産業で、直線変位、伸び、振動、物体の厚さ、膨張などを測定するために広く使用できます。この製品は、滑り接触がなく、長寿命、安全で信頼性が高いという特徴があります。
LVDTは優れた性能を備え、9～28V DCの単一電源で動作します。電子回路はステンレス鋼製の金属管に密閉されており、湿気や粉塵などの過酷な環境でも動作します。標準的な0～5Vの電圧信号、4～20mAの電流信号、RS485デジタル信号などを出力します。
LVDT変位センサーには、分割型、リバウンド型、空気圧型の3つの基本タイプがあり、お客様のご要望に応じてカスタマイズ可能です。分割型LVDTの測定範囲は0～500mmで、防水・防塵性に優れ、優れた動特性を備えています。リバウンド型LVDTの測定ストローク範囲は0～100mmで、接触プローブは耐摩耗性に優れたクロムメッキ硬質工具鋼製です。空気圧型LVDTの測定ストローク範囲は0～15mmで、作動圧力は0.15～0.7MPaです。
最大0.1μmの分解能、1μmの再現性
接触点の摩擦がなく、長寿命
カスタマイズ可能な非標準製品
-
アプリケーション
-
基本パラメータ
-

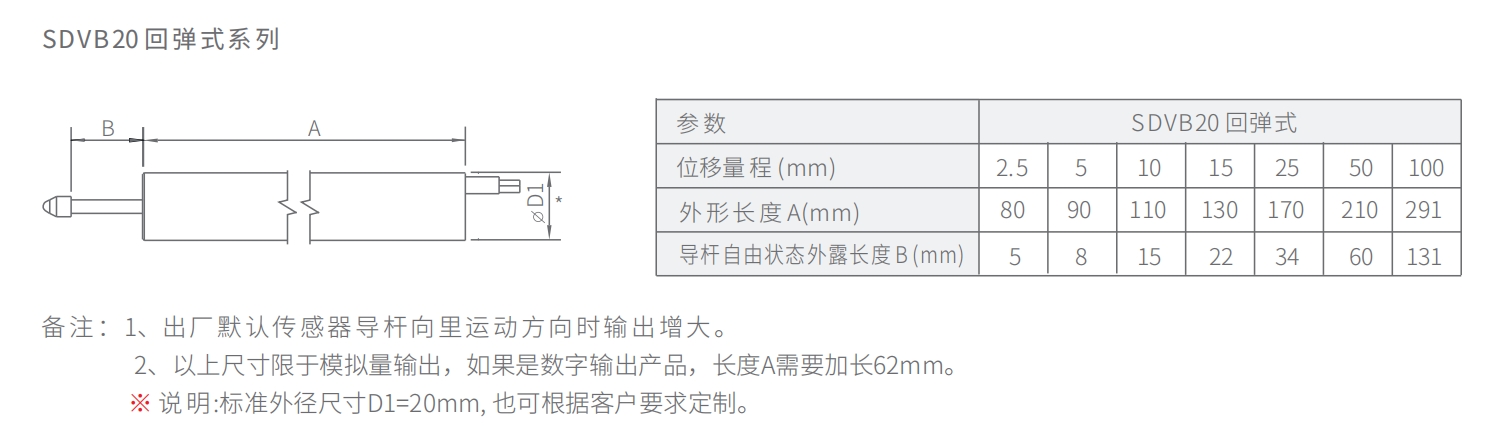

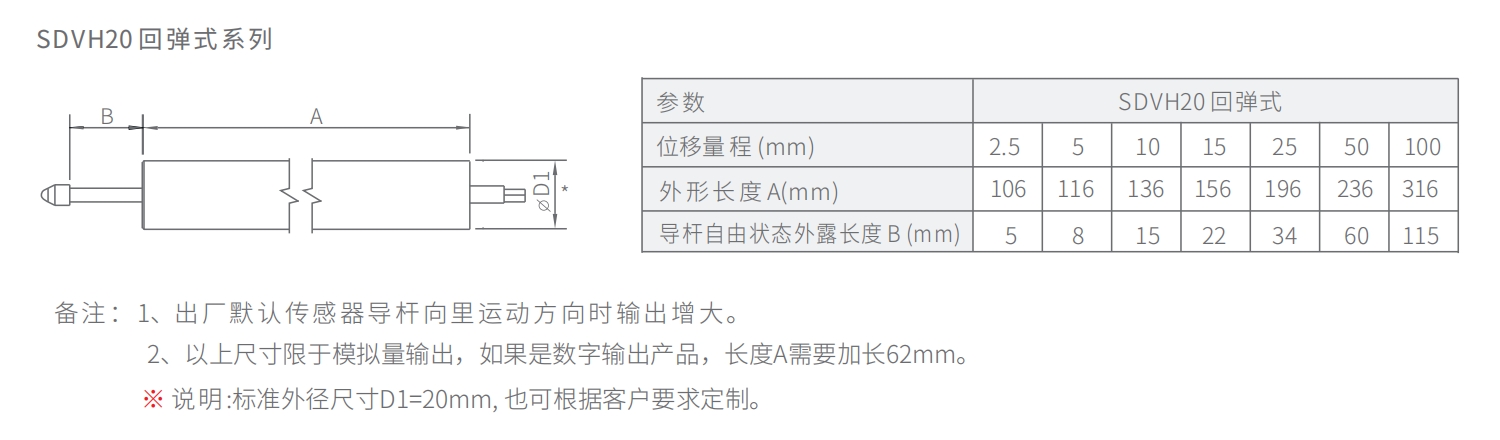

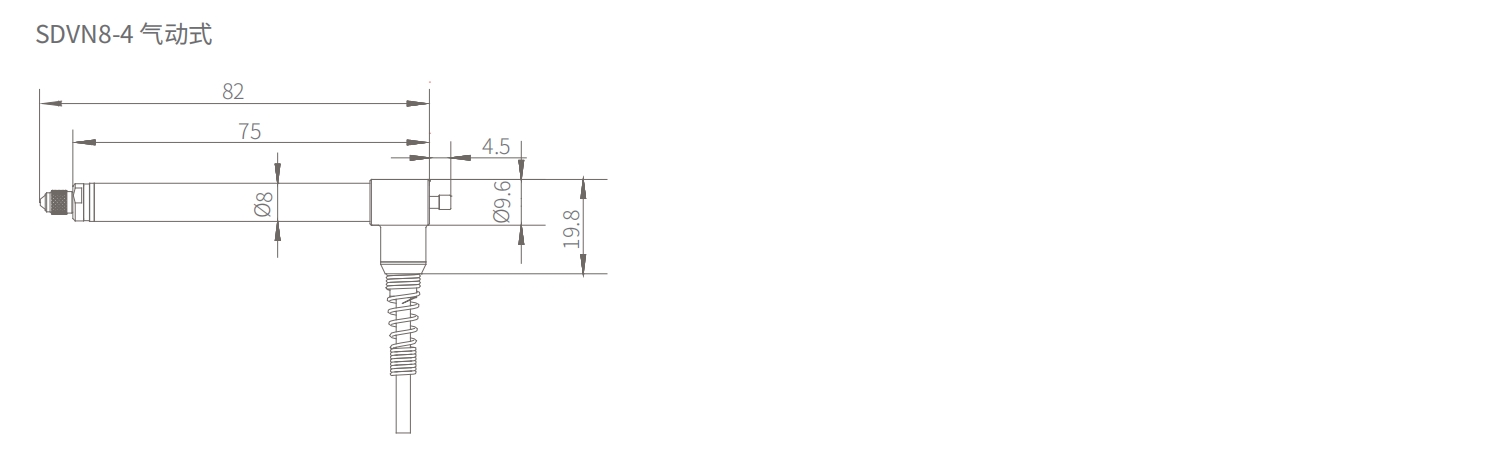

寸法
-
モデル
-
見積もり依頼
-
関連製品
アプリケーション
-
-
Precise measurement -
Mechanical equipment -
Industrial manufacturing
基本パラメータ
| SDVG20シリーズ スプリットタイプ | SDVB20シリーズ リバウンドタイプ | SDVN8-4 空気圧式 | SDVH8ペンシリーズ | |
| 電源 | 9～28V DC | 励起電圧3V rms | ||
| 動作電流 | 電圧出力型電源電流≤12mA | 励起周波数5KHz | ||
| 2線式4～20mA電流出力型LVDT、電源電流4～20mA | ||||
| 変位範囲 | 2.5、5、10、15、25、50、100、250、500mm | 2.5、5、10、15、25、50、100mm | 4mm | 2、5、8、10mm |
| 出力信号 | 0～5V（DC9～28V供給電線） | 通信信号（送信機による出力信号は左と同じ） | ||
| 0～10V（15～28V DC電源電圧） | ||||
| 4～20mA（2線式、15～28V DC電源電圧） | ||||
| デジタル出力（9～28V DC電源電圧） | ||||
| 直線性誤差 | アナログ出力: ±0.25%FS、±0.5%FSおよびその他のオプション; デジタル出力: 0.25%FS、0.1%FSおよびその他のオプションが利用可能 | |||
| 反復エラー | ≤0.01%FS | 5μm、10μm | 1μm | 1μm、5μm |
| 解決 | ≤ 0.1 μm（最大）、デジタル出力は16ビット | |||
| 動作温度 | -25℃ ～ +85℃ | |||
| 温度係数 | ゼロ点≤0.025% FS/℃ | |||
| 感度≤0.025% FS/℃ | ||||
| 作動圧力 | / | 0.03～0.06MPa | / | |
| 推力 | / | 0.25N(±0.05） | / | |
| 保護等級 | IP64 | |||
基本パラメータ

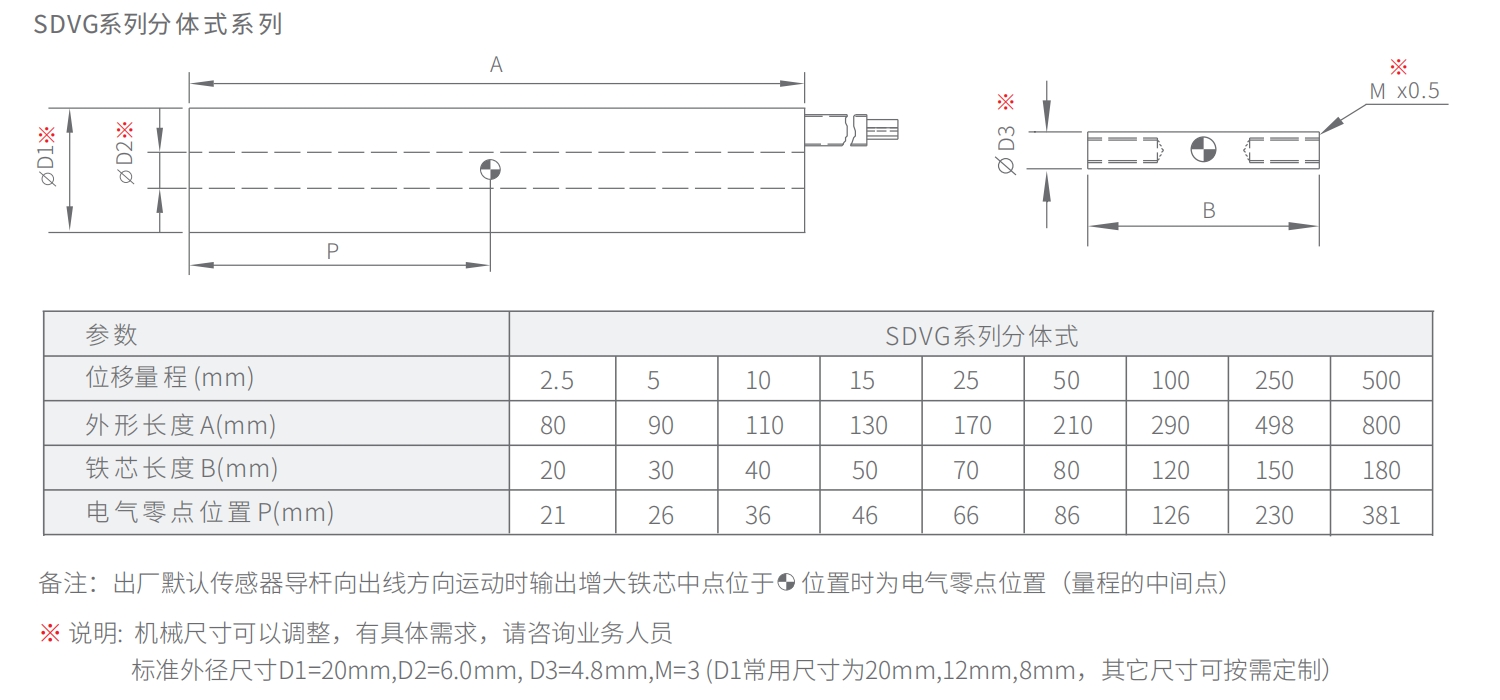

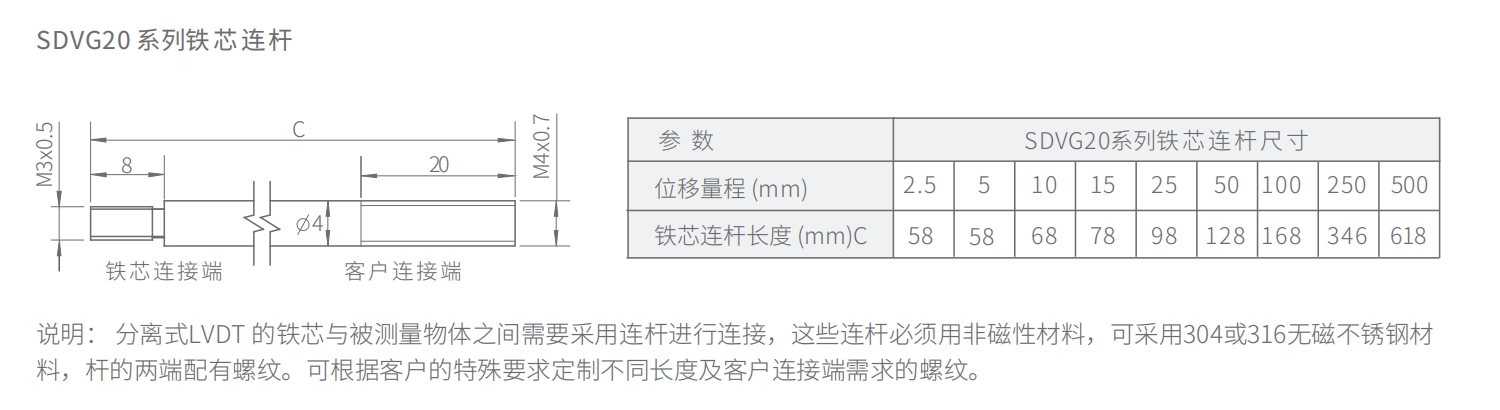

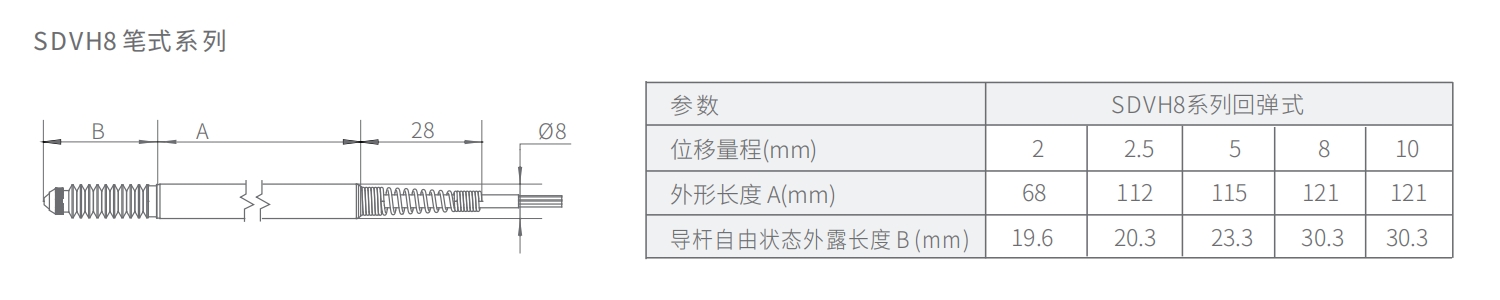

寸法
