差動変圧器変位センサー(LVDT)は、様々な産業用途において直線変位を測定するために使用される精密機器です。深圳市Soway Technology Development Co., Ltd.が製造するこれらのセンサーは、航空宇宙、機械、建設、化学工学などの業界で広く使用されています。差動変圧器変位センサー(LVDT)の中核機能は、電磁誘導の原理を用いて機械的変位を電気信号に変換する能力にあります。この記事では、変位が差動変圧器変位センサー(LVDT)に誘導電圧変化を引き起こし、高精度な位置検出を可能にする仕組みに焦点を当てます。
差動変圧器変位センサー(LVDT)は、電磁誘導の原理に基づいて動作します。中空の円筒形に巻かれた1つの一次コイルと2つの二次コイルで構成されています。可動式の強磁性コア(アーマチュアと呼ばれることが多い)が中空の円筒形に挿入されています。一次コイルは交流(AC)電源によって励磁され、二次コイルに電圧を誘導します。
差動変圧器変位センサ(LVDT)の機能の鍵は、可動コアの位置が二次コイルの誘導電圧にどのように影響するかにあります。可動コアが差動変圧器変位センサ(LVDT)の中心に正確に位置する場合、一次コイルと二次コイル間の磁束鎖交は対称になります。その結果、2つの二次コイルには等しく逆位相の電圧が誘導されます。この中心位置では、2つの二次コイルの電圧差である差動出力電圧はゼロになります。
しかし、コアが中心からずれると、磁束鎖交の対称性が崩れます。これにより、二次コイルの誘導電圧が変化します。コアに近い方の二次コイルの誘導電圧は増加し、反対側の二次コイルの誘導電圧は減少します。この2つの電圧の差である差動出力電圧は、コアの変位に比例して変化します。
差動出力電圧はコアの変位に正比例します。この電圧を測定することで、コアの中心に対する正確な位置を特定できます。変位と誘導電圧の関係は直線的であるため、差動変圧器変位センサー(LVDT)は位置検出において非常に高精度です。
例えば、差動出力電圧が正の場合、コアが片側に移動したことを示し、負の場合、コアが反対側に移動したことを示します。電圧の大きさは変位の程度を示します。この直線関係により、差動変圧器変位センサー(LVDT)は直線変位、伸び、振動、その他の位置関連パラメータを正確に測定できます。

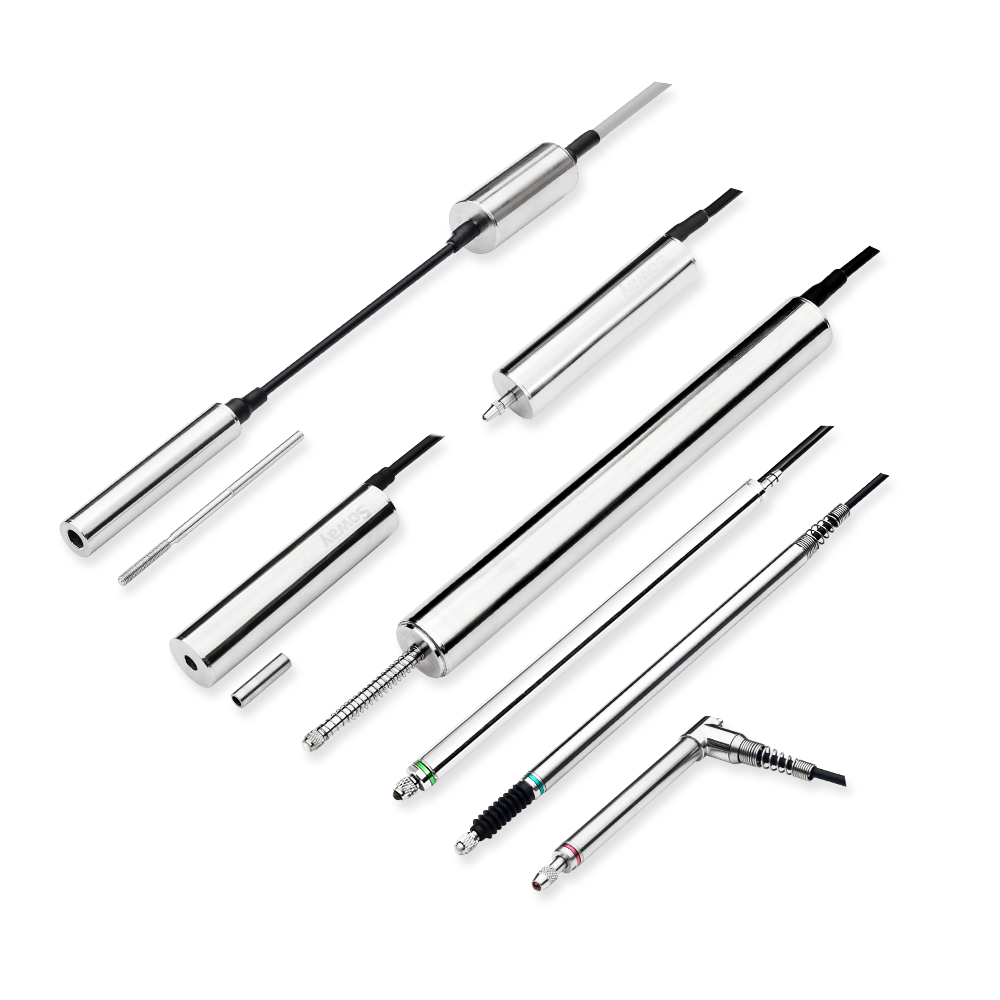

深圳市SOWAYテクノロジー開発有限公司は、SDVG20シリーズ分割型、SDVB20シリーズリバウンド型、SDVN8-4空気圧式、SDVH8ペン型など、幅広い差動変圧器変位センサー(LVDT)を提供しています。これらのモデルは、様々な産業ニーズに対応するように設計されており、高精度で信頼性の高い位置検出を実現します。
