磁歪センサは木材加工分野で使用可能

磁歪センサーは木材加工分野で使用されており、LED インジケータがリアルタイム監視をサポートし、過酷な環境にも適応できます。

Soway社の磁歪式センサーの設計・製造は、製材所の過酷な環境に完全に適応し、20年以上にわたり、衝撃や振動の大きい極限環境下での使用実績を誇ります。木材加工の生産能力は、より高速かつ高精度な制御によって最適化されます。

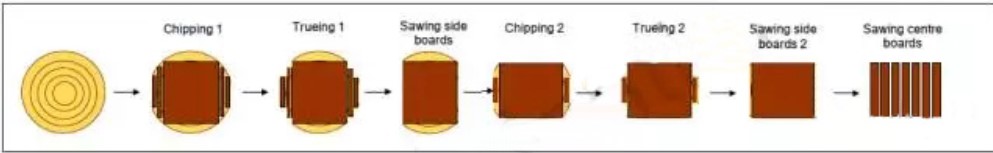

製材工程は主に丸太を板材に切断することです。フローチャートは以下の通りです。

具体的な応用例:

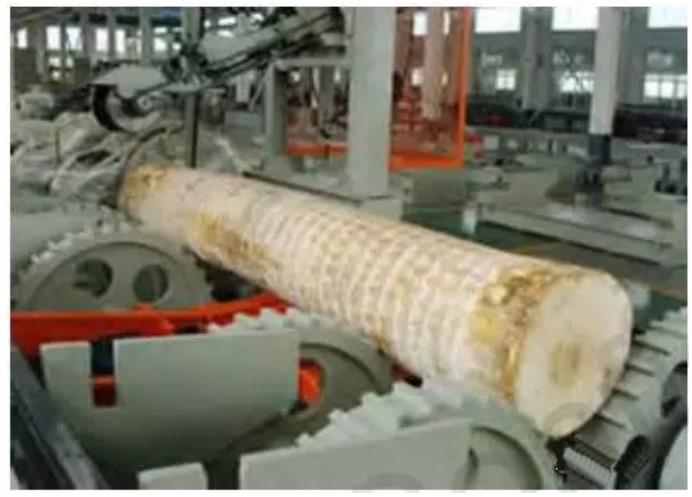

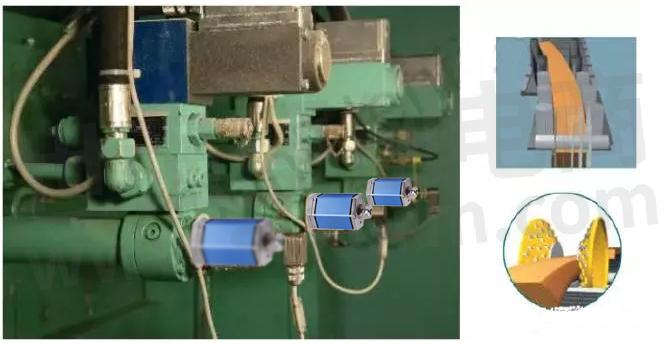

製材所では通常、曲線切断とジグソー切断の技術が用いられます。各丸太は3Dスキャナーでスキャンされ、それに基づいて形状が曲線化されます。弾力性が高いほど、製品の品質は向上します。この工程では、丸太、様々な工具、ワークロールが頻繁に切り替えられ、適切な曲線が得られます。200個以上のセンサーが同期して使用されます。これらのセンサーは各軸の油圧シリンダーに組み込まれており、正確かつ動的な位置決めを保証するとともに、鋸刃と丸太を駆動するシリンダーに位置フィードバックを提供します。

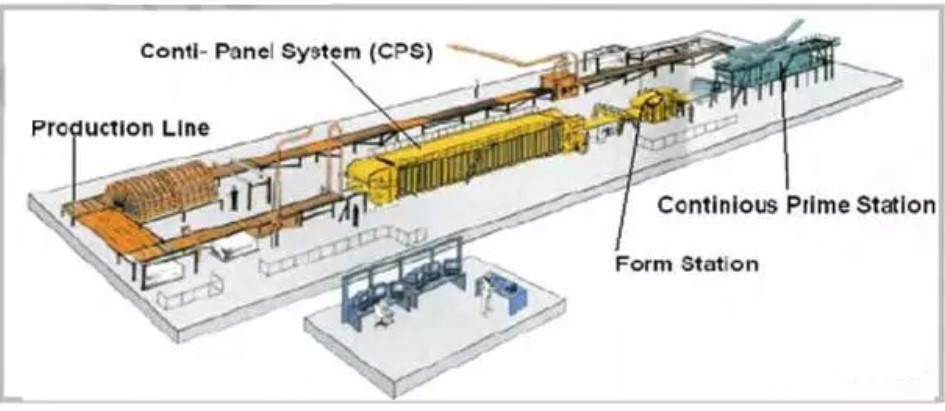

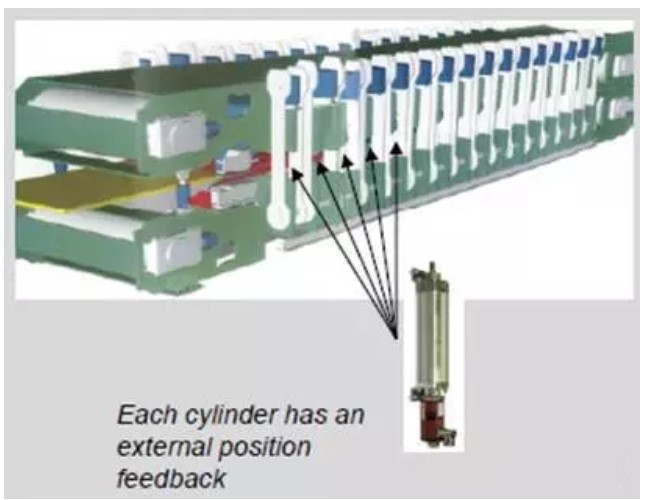

木材加工工場では通常、一般的な木工プレスと連続プレスの2種類の機械が稼働しており、どちらも磁歪式センサーを使用しています。Sowayセンサーは、プレス距離と水平移動量をフィードバックします。精度は0.05mm、ストロークは約300mmです。各プレスには4つの変位センサーが配置され、同期状態を制御します。

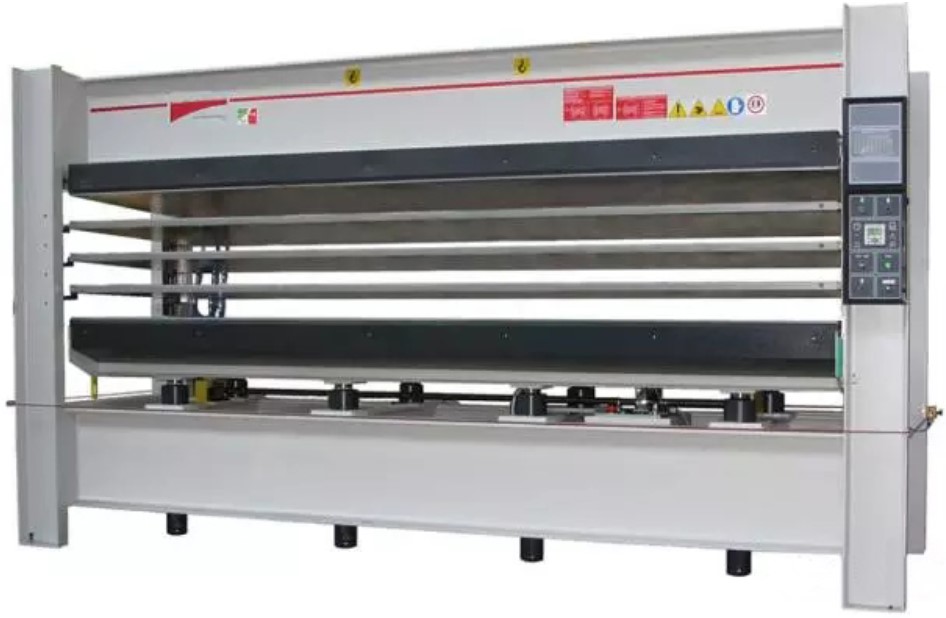

下の写真は、手動操作のパーティクルボードプレスを完全自動のプログラム可能なシステムに変換するサーボ閉ループシステムです。プレスの精密制御は、電子サーボポンプと圧力・位置センサーによって実現されます。この自動制御により、プレスの動作における微妙な変化を監視できるため、機械のサイクルタイムを20分から5分に短縮できます。

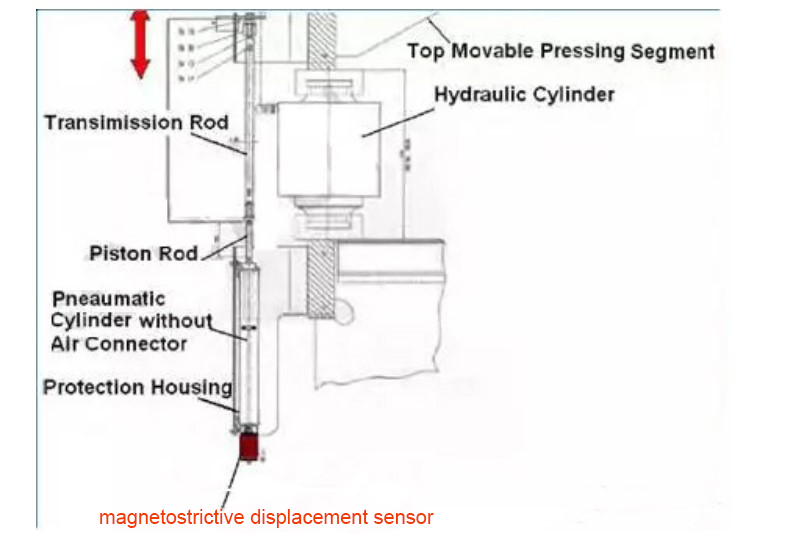

図に示すように、磁歪式位置センサは、伝達ロッドを介して圧力プレートに接続されたシリンダ内に取り付けられています。

センサー：圧力ロッド型、アルミ成型シェル型

出力信号: 上位コンピュータの信号インターフェース（SSI / アナログ）に依存

当社のセンサーの利点

    • センサーのリアルタイムステータスを監視するのに便利なLEDインジケータ

    • 頑丈で信頼性の高い構造により、さまざまな過酷な環境でセンサーを使用できます。

    • 高い耐衝撃性、高い耐振動性、優れたEMIおよび耐干渉性により、機器のトラブルのない動作を保証します。

    •センサー要素は簡単に交換でき、圧力を解放したりシリンダーシールを損傷したりする必要はありません。

    • 製品（パーティクルボード）のサイズパラメータのオンライン動的フィードバック

    • 製品品質の正確な管理

    • プレス出力の向上（70%の時間節約）
