磁歪式変位センサは岸壁クレーンにも使用可能

埠頭クレーンとは

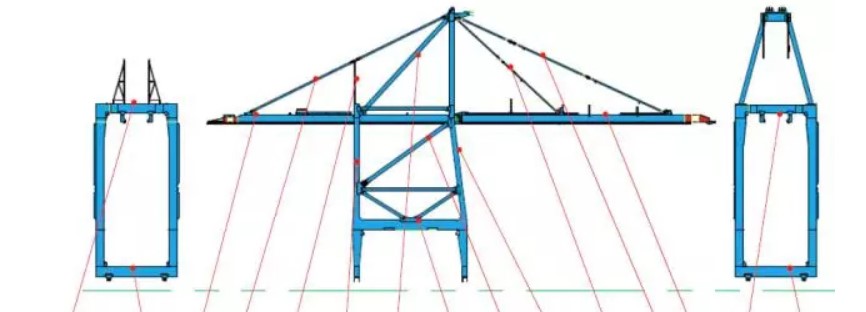

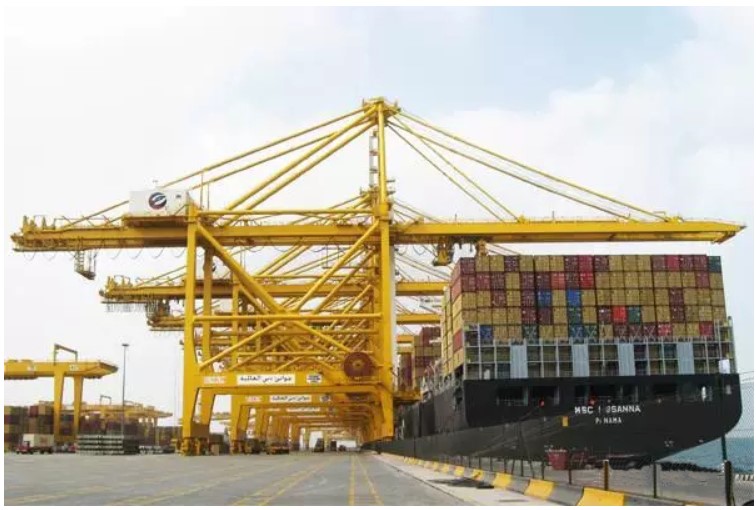

岸壁クレーン: 岸壁コンテナクレーンまたは橋形クレーンとも呼ばれ、港のドックで船舶のコンテナを積み下ろしするために使用される装置です。

岸壁クレーンには、主吊り上げ機構、前桁ピッチング機構、トロリー牽引機構、カート歩行機構の 4 つの駆動機構があります。

主吊り構造において、後桁後部の傾斜・吊り下げ防止機構に磁歪式変位センサが設置されており、その主な機能は以下のとおりです。

1. 主巻上げワイヤーロープは、多機能油圧システムを介してスプレッダーの位置決め（傾斜）とキャビン保護を実現します。スプレッダーの傾斜は、油圧シリンダの位置を変更し、ワイヤーロープの長さを伸縮させることで、互いに直交する3つの交換軸を中心としたコンテナの回転角度を調整することで実現されます。

2. キャビン保護機能は、高速回転する巻上機構システムの運動エネルギーを熱エネルギーに変換し、キャビンが確実に停止した後に油圧システムを通じて放出することで、ワイヤーロープの破断、岸壁クレーン構造の損傷、さらには転倒や倒壊といった破壊的な事故の発生を防止します。

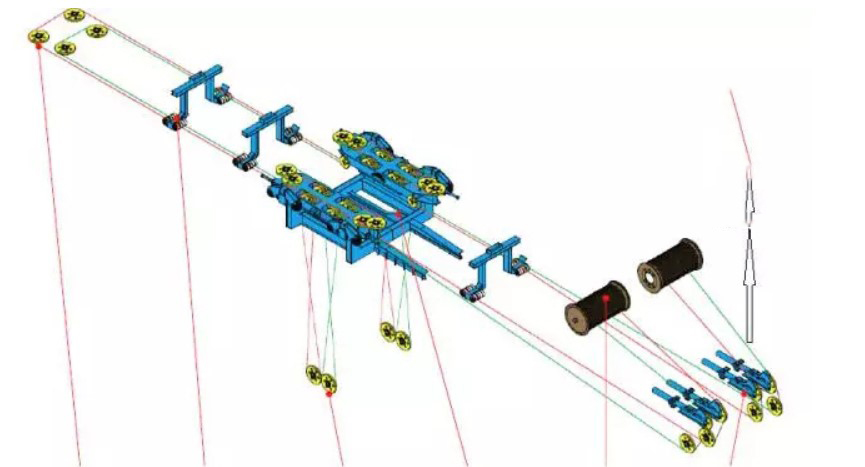

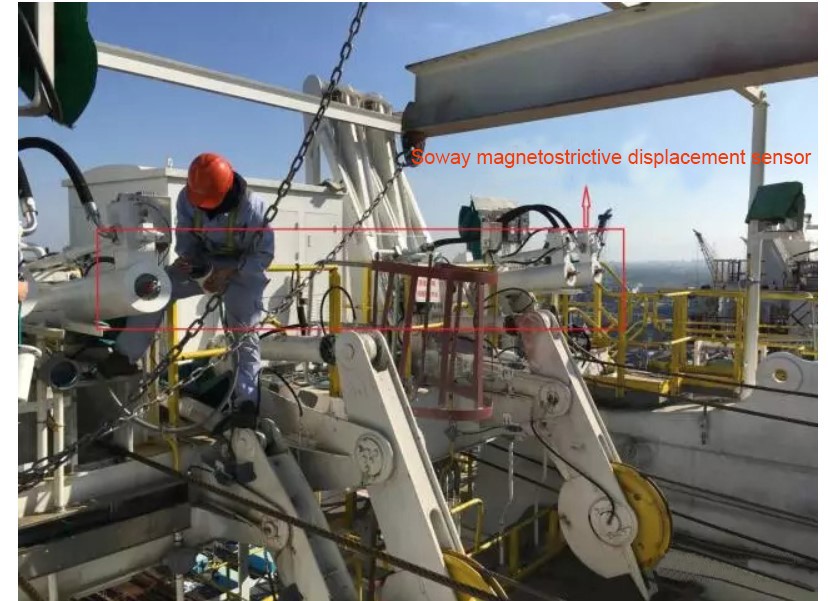

Sowayセンサーの場合、一般的に油圧シリンダ内に設置される変位センサーのストロークは1600mmです。シリンダが最小位置で作動しているとき、各油圧シリンダは800mm伸長します。油圧シリンダの0mm～800mmのストロークはキャビン保護に使用され、残りの800mm～1600mmのストロークはスプレッダーの傾斜動作とワイヤーロープの長さ調整に使用されます。Soway変位センサーの実際の設置位置は次のとおりです。
