LVDT変位センサーはトンネルをリアルタイムで監視できます

変位データ収集・検知システムは、トンネルをリアルタイムで監視します。その主な目的は、甚大な被害をもたらす可能性のあるトンネルの突然の崩落を防ぐことです。構造ひび割れや沈下などが発生したトンネルの主要な応力支持部には、関連センサーが設置されており、リアルタイム監視、システムへの閾値設定、値超過時の自動警報、そして管理部門による事前の対応などを行います。

Soway の変位データ収集および検出システムは、さまざまな道路や橋梁向けにカスタマイズされたセンサー ソリューションを提供できます。

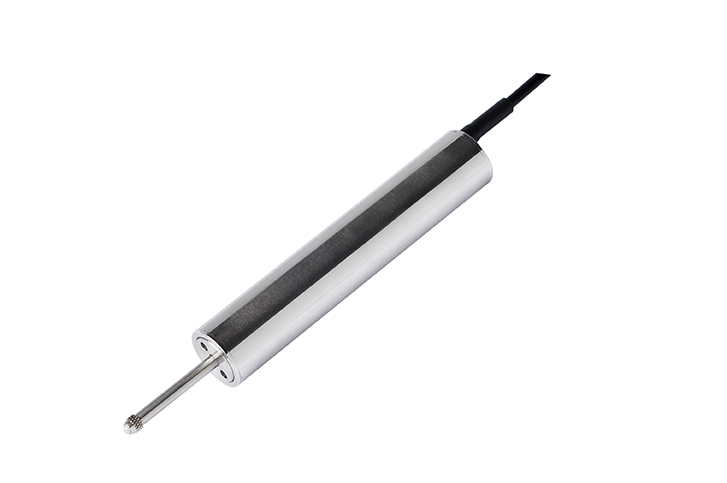

1. リバウンドLVDT変位センサソリューション

検出鉄心（プローブ）はセンサ本体に接続されています。接触プローブは耐摩耗性メッキを施した硬質工具鋼またはプラスチック製の平頭で作られており、中間部はスプリングで接続されています。測定対象物がプローブに接触すると、プローブは収縮し、その圧縮量が製品の変位量となり、変形から測定対象物までの距離となります。測定対象物が離れると、スプリングの作用によりコアは自動的に反発します。

この種のセンサーは、機械の変形、膨張と伸び、ロールギャップ、物体の厚さ、ツールの位置決め、道路や橋の構造検出などのテストなど、測定対象物を鉄心に接続するのが難しい場合に使用されます。

2. 分割LVDT変位センサソリューション

検出コアは中空円筒状のセンサ本体から分離されており、コアの直径は円筒の内径よりも小さく、中空円筒内に挿入することができます。センサとコアの間に相対変位があれば、センサは自動的にそれを感知します。コアは非接触であるため、機械的な摩擦がなく、長寿命で高周波応答性を備えています。パンチ、圧延機、ディーゼルエンジン、油圧シリンダ、試験機、射出成形機、バルブ開閉検知など、移動機械装置の距離検出に使用できます。
